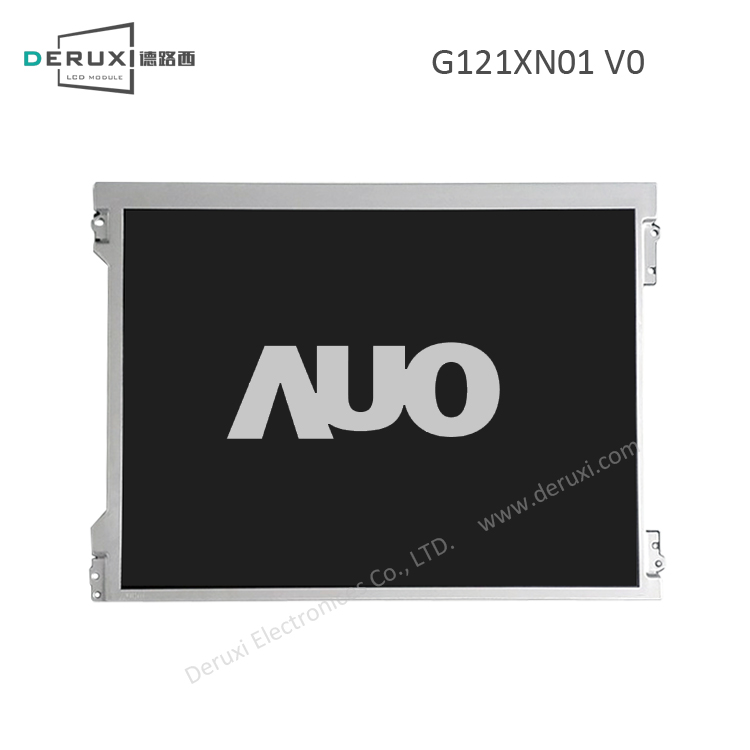

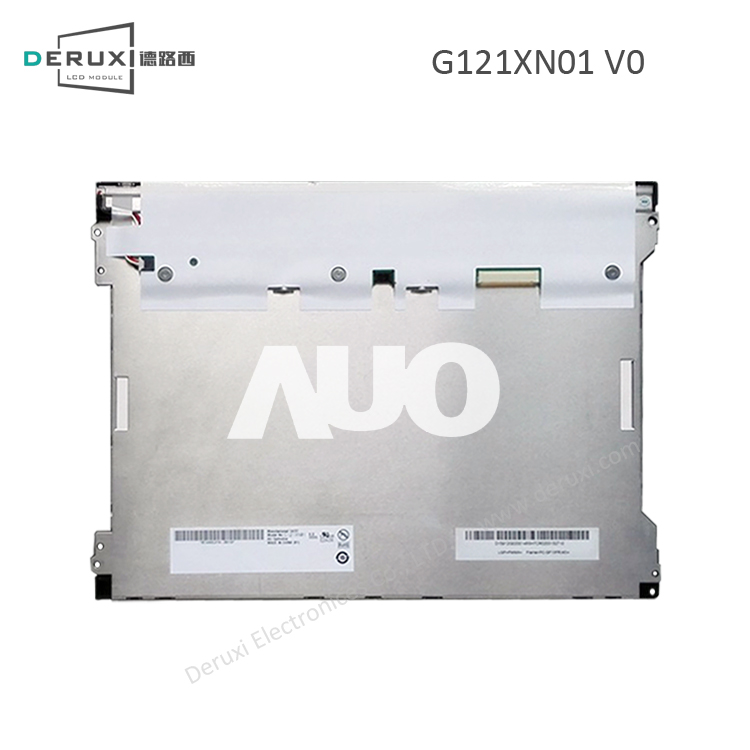

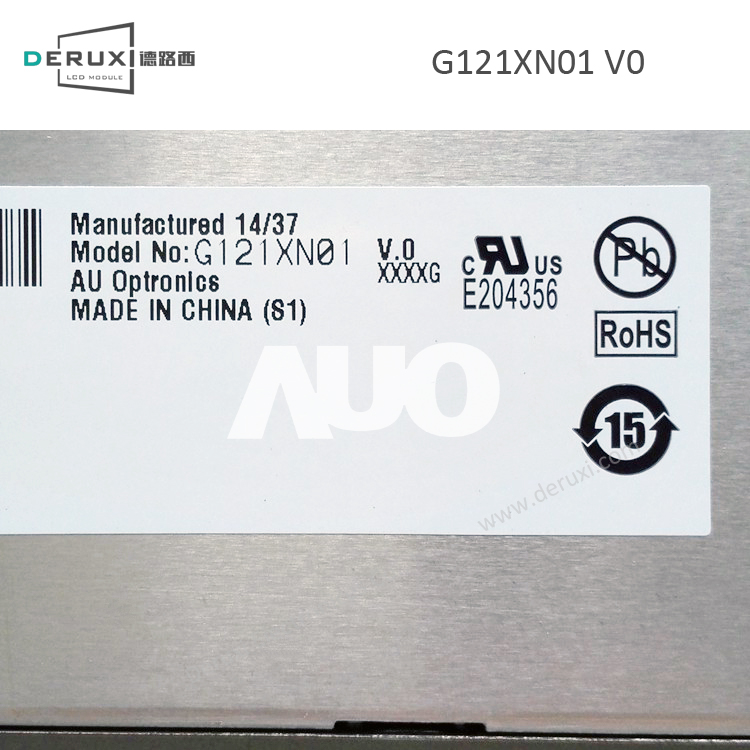

友达 AUO G121XN01 V0 参数详情 |
1、友达液晶模组G121XN01 V0光学和结构详情 |
屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN,常白显示,透射式 |
推荐视角 |
全视角 |
颜色数量 |
262K/16.2M (6-bit / 6-bit + FRC) |
工作温度 |
-30 ~ 85 °C |
储存温度 |
-30 ~ 85 °C |
显示区域 |
245.76(H) × 184.32(V) mm |
外观尺寸 |
279(H) × 209(V) mm |
像素间距 |
0.240×0.240 (H×V) [105PPI] |
外观厚度 |
6.0/9.0 (Typ./Max.) |
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
2、友达液晶模组G121XN01 V0信号详情 |
电流输入(IDD) |
590/710mA (Typ./Max.) |
电压输入(VCC) |
3.3V (Typ.) |
功耗 |
1.95/2.34W (Typ./Max.) |
信号类型 |
LVDS (1 ch, 6/8-bit) |
接口类型 |
端子 |
接口脚间距(mm) |
1.25 mm |
接口数量(pcs) |
1 |
接口脚数(pin) |
20 |
连接器品牌及型号 |
信盛精工 MSB240420E |
3、友达液晶模组G121XN01 V0背光详情 |
光源类型 |
WLED |
LED灯芯数量 |
9S2P |
电流出入(IBL) |
600mA (Typ.) |
电压出入(VBL) |
10.8/12.0/12.6V (Min./Typ./Max.) |
功耗 |
7.2/10.0W (Typ./Max.) |
背光寿命 |
50K (Min.) Hours |
接口类型 |
端子 |
脚间距 |
1.25 mm |
接口数量 |
1 |
接口脚数(pin) |
5 |
连接器品牌及型号 |
恩得利 3808K-F05N-02R |
背光驱动 |
有 |
4、友达液晶模组G121XN01 V0包装详情 |
模组净重(g) |
495g (Max.) |
每箱数量(pcs) |
20 |
每箱净重(Kgs) |
- |
每箱毛重(Kgs) |
14.8 Kgs |
外箱尺寸 |
570×320×420 mm (L×W×H) |
*补充说明:以上G121XN01 V0资料仅供参考,如个别参数不准确,可以联系我们客服提供G121XN01 V0产品的规格资料,产品均以厂家PDF规格为准。 |
