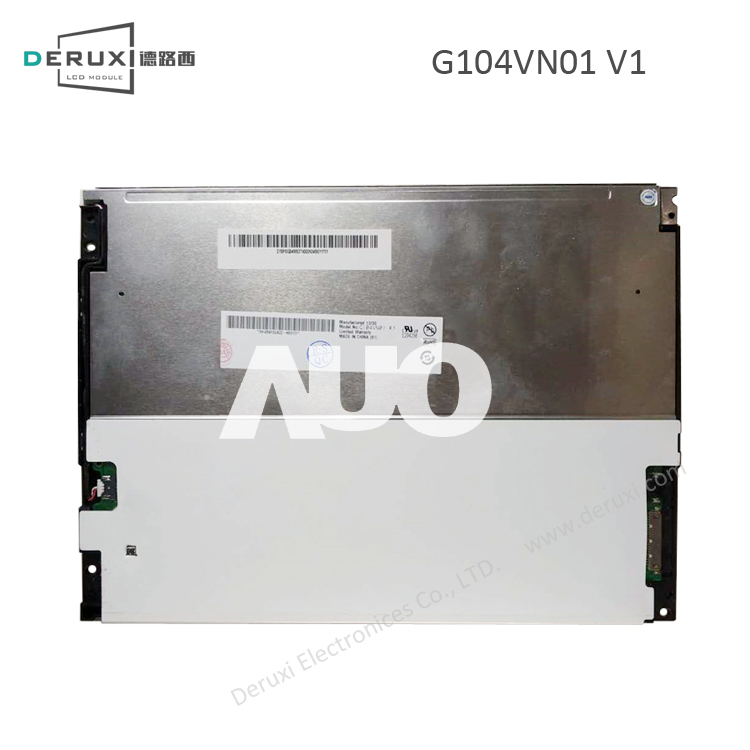

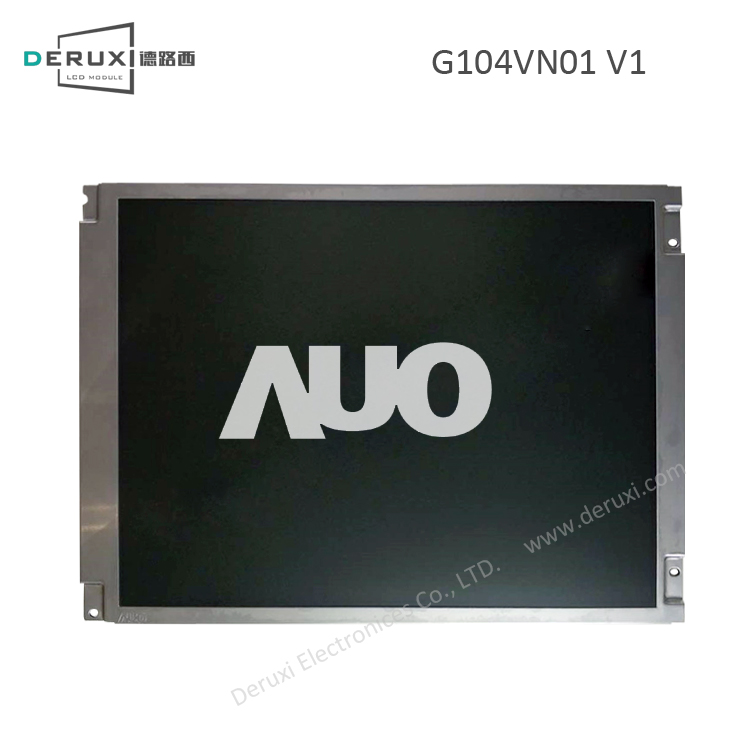

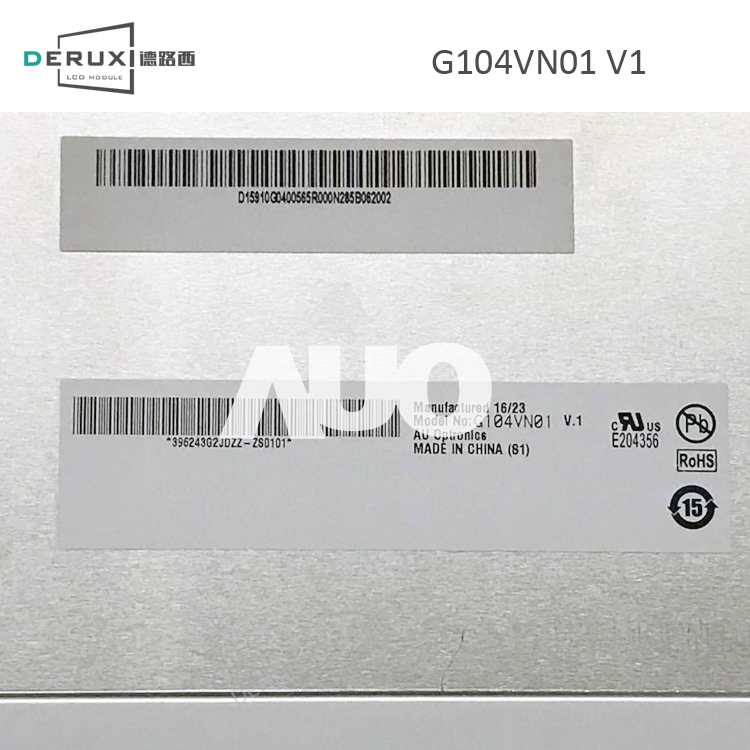

| 友达 AUO G104VN01 V1 参数详情 |
| 1、友达液晶模组G104VN01 V1光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
6 o'clock |
颜色数量 |
262K/16.2M (6-bit / 6-bit + FRC) |
| 工作温度 |
-30 ~ 85 °C |
储存温度 |
-30 ~ 85 °C |
| 显示区域 |
211.2(H) × 158.4(V) mm |
外观尺寸 |
243(H) × 176.6(V) mm |
| 像素间距 |
0.264×0.264 (H×V) [96PPI] |
外观厚度 |
8.5±0.5 mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、友达液晶模组G104VN01 V1信号详情 |
| 电流输入（IDD） |
280mA (Typ.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
0.924W (Typ.) |
信号类型 |
LVDS (1 ch, 6/8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
1.0 mm |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
20 |
| 连接器品牌及型号 |
信盛精工 MSB24013P20HA |
| 3、友达液晶模组G104VN01 V1背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
8S2P |
| 电流出入（IBL） |
0.37A (Typ.) |
电压出入（VBL） |
10.8/12.0/12.6V (Min./Typ./Max.) |
| 功耗 |
4.44W (Typ.) |
背光寿命 |
50K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
1.25 mm |
| 接口数量 |
1 |
接口脚数(pin) |
5 |
| 连接器品牌及型号 |
恩得利 3808K-F05N-02R |
背光驱动 |
有 |
| 4、友达液晶模组G104VN01 V1包装详情 |
| 模组净重(g) |
390g (Typ.) |
每箱数量(pcs) |
20 |
| 每箱净重(Kgs) |
7.8 Kgs |
每箱毛重(Kgs) |
10.0 Kgs |
| 外箱尺寸 |
483×296×355 mm (L×W×H) |
| *补充说明：以上G104VN01 V1资料仅供参考，如个别参数不准确，可以联系我们客服提供G104VN01 V1产品的规格资料，产品均以厂家PDF规格为准。 |
