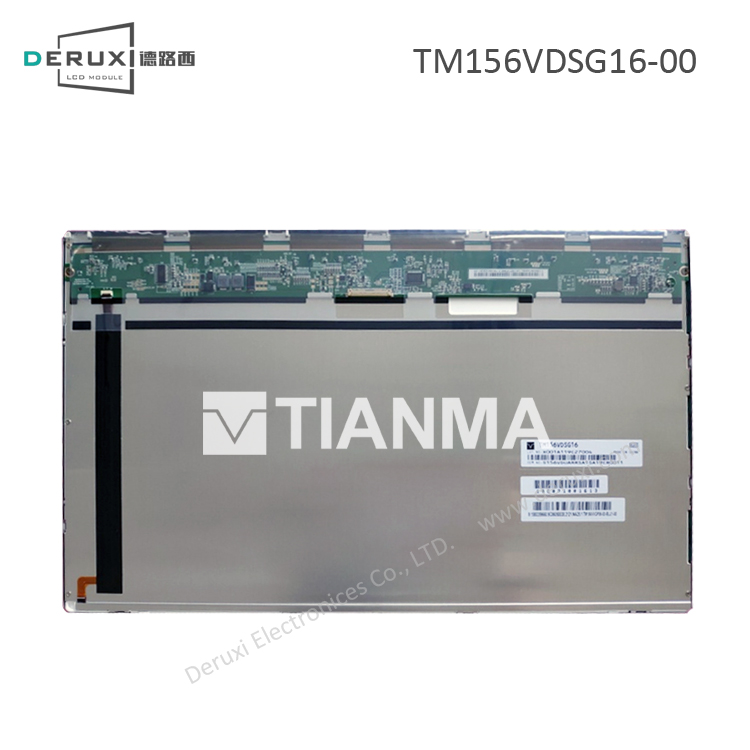

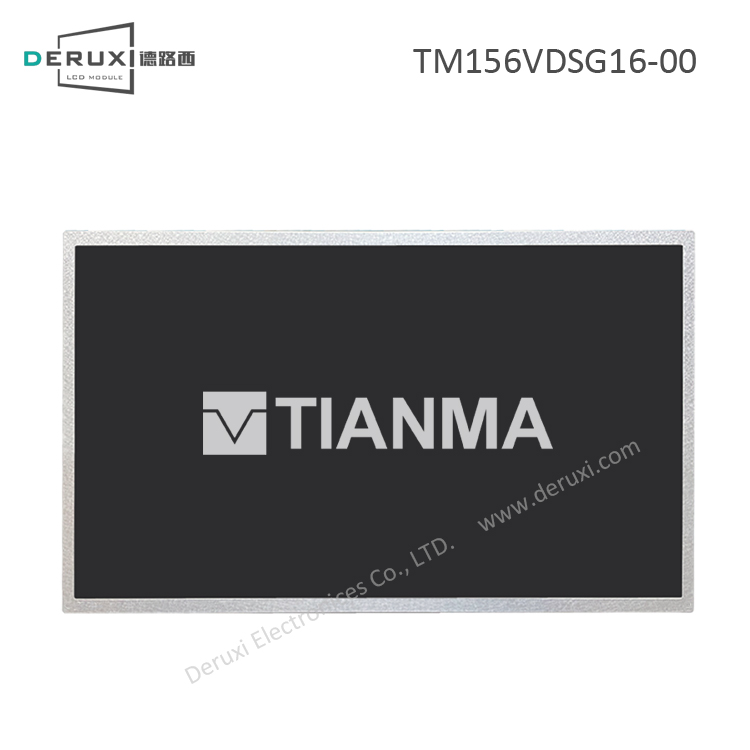

TM156VDSG16-00

品牌
天马 TIANMA
尺寸
15.6"
分辨率
1920(RGB)×1080
亮度
400 cd/m² (Typ.)
视角
88/88/88/88 (Typ.)
接口
eDP (2 ch)
对比度
1000:1 (Min.)
工作温度
-20 ~ 70 °C
是否量产
量产中
TM156VDSG16-00
TM156VDSG16-00天马全视角工业液晶屏 15.6寸天马工业液晶屏TM156VDSG16-00
天马 TIANMA TM156VDSG16-00 参数详情
1、天马液晶模组TM156VDSG16-00光学和结构详情
屏幕类型 a-Si TFT-LCD , 液晶模组 光学模式 SFT,常黑显示,透射式
推荐视角 全视角 颜色数量 16.7M (8-bit)
工作温度 -20 ~ 70 °C 储存温度 -20 ~ 70 °C
显示区域 344.16×193.59 mm 外观尺寸 363.8×215.9 mm
像素间距 0.17925×0.17925 mm  [141PPI] 外观厚度 6.3±0.5 mm
宽高比 16:9 (H:V) 风景肖像 风景模式
2、天马液晶模组TM156VDSG16-00信号详情
电流输入(IDD) 580/1000mA (Typ./Max.) 电压输入(VCC) 3.3V (Typ.)
功耗 1.914W (Typ.) 信号类型 eDP (2 Lanes)
接口类型 端子 接口脚间距(mm) 0.5 mm
接口数量(pcs) 1 接口脚数(pin) 40
连接器品牌及型号 I-PEX  20455-040E-11
3、天马液晶模组TM156VDSG16-00背光详情
光源类型 WLED LED灯芯数量 10S4P
电流出入(IBL) 1.00/1.40A (Typ./Max.) 电压出入(VBL) 12.0V (Typ.)
功耗 8.46w  (Typ.) 背光寿命 50K (Typ.) 小时
接口类型 包含在屏信号接口中 脚间距 -
接口数量 1 接口脚数(pin) -
连接器品牌及型号 - 背光驱动
4、天马液晶模组TM156VDSG16-00包装详情
模组净重(g) 610g (Typ.) 每箱数量(pcs) 10
每箱净重(Kgs) 6.10  每箱毛重(Kgs) 7.9
外箱尺寸 394×520×524 mm (L×W×H)
*补充说明:以上TM156VDSG16-00资料仅供参考,如个别参数不准确,可以联系我们客服提供TM156VDSG16-00产品的规格资料,产品均以厂家PDF规格为准。
