TM150TDSG71-00

品牌
天马 TIANMA
尺寸
15.0"
分辨率
1024(RGB)×768
亮度
450 cd/m² (Typ.)
视角
80/80/80/80 (Typ.)
接口
LVDS (1 ch, 6/8-bit)
对比度
800:1 (Typ.)
工作温度
-20 ~ 70 °C
是否量产
量产中

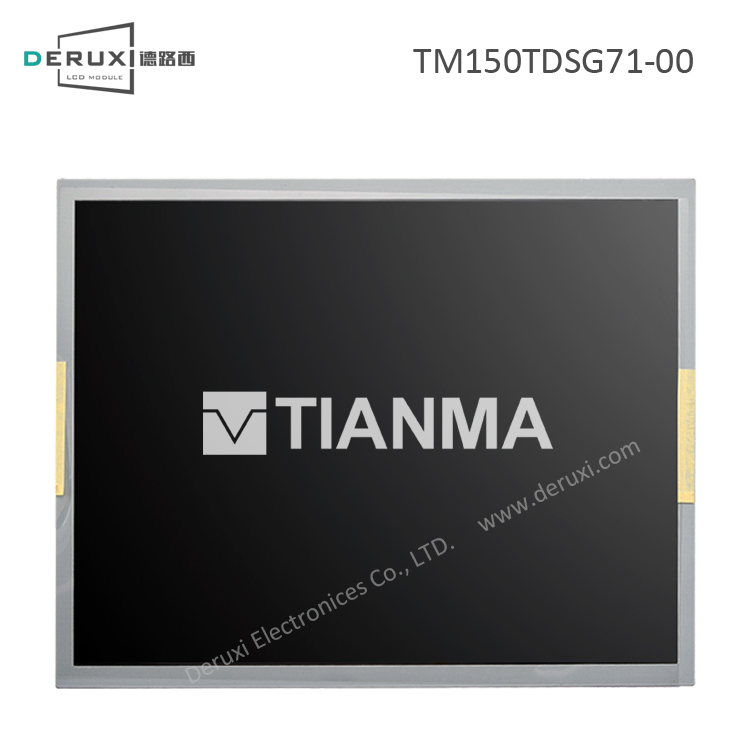

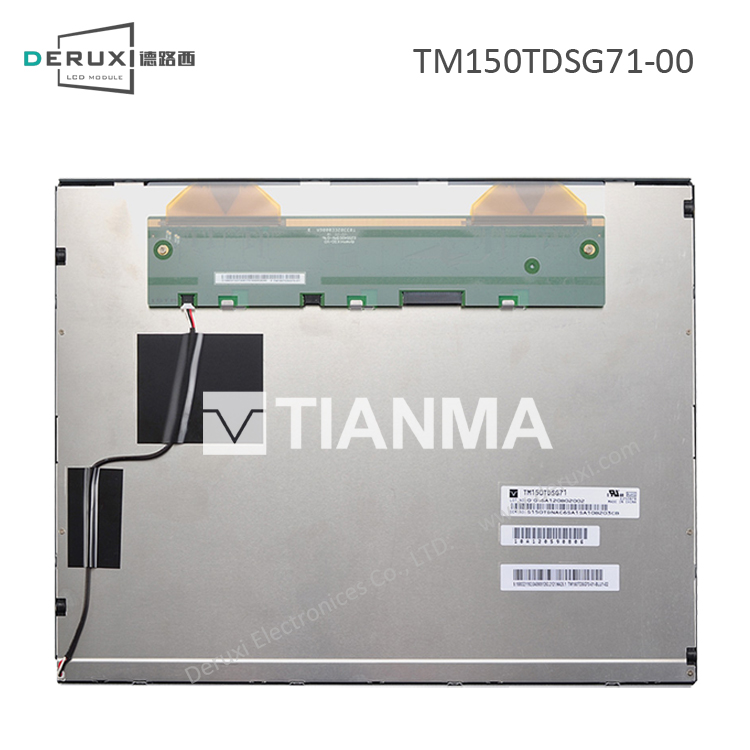

TM150TDSG71-00
TM150TDSG71-00天马全视角工业液晶屏 15寸工业液晶屏TM150TDSG71-00
天马 TIANMA TM150TDSG71-00 参数详情
1、天马液晶模组TM150TDSG71-00光学和结构详情
屏幕类型 a-Si TFT-LCD , 液晶模组 光学模式 TN,常白显示,透射式
推荐视角 12 o'clock 颜色数量 262K/16.7M (6-bit / 6-bit + Hi-FRC)
工作温度 -20 ~ 70 °C 储存温度 -30 ~ 80 °C
显示区域 304.128(W)×228.096(H) mm 外观尺寸 326.5(W)×253.5(H) mm
像素间距 0.297×0.297 mm  [85PPI] 外观厚度 11.8±0.3 mm
宽高比 4:3 (H:V) 风景肖像 风景模式
2、天马液晶模组TM150TDSG71-00信号详情
电流输入(IDD) 500/550mA (Typ./Max.) 电压输入(VCC) 3.3V (Typ.)
功耗 1.65W (Typ.) 信号类型 LVDS (1 ch, 6/8-bit)
接口类型 端子 接口脚间距(mm) 1.25 mm
接口数量(pcs) 1 接口脚数(pin) 20
连接器品牌及型号 禾昌 185083-20121
3、天马液晶模组TM150TDSG71-00背光详情
光源类型 WLED LED灯芯数量 10S4P
电流出入(IBL) 705mA (Typ.) 电压出入(VBL) 12.0V (Typ.)
功耗 8.46w  (Typ.) 背光寿命 50K (Min.) 小时
接口类型 端子 脚间距 1.25 mm
接口数量 1 接口脚数(pin) 5
连接器品牌及型号 信盛精工 MSB24038P5 背光驱动
4、天马液晶模组TM150TDSG71-00包装详情
模组净重(g) 1000g (Typ.) 每箱数量(pcs) 10
每箱净重(Kgs) 10.00  每箱毛重(Kgs) 12.1±0.61
外箱尺寸 438×402×464 mm (L×W×H)
*补充说明:以上TM150TDSG71-00资料仅供参考,如个别参数不准确,可以联系我们客服提供TM150TDSG71-00产品的规格资料,产品均以厂家PDF规格为准。
