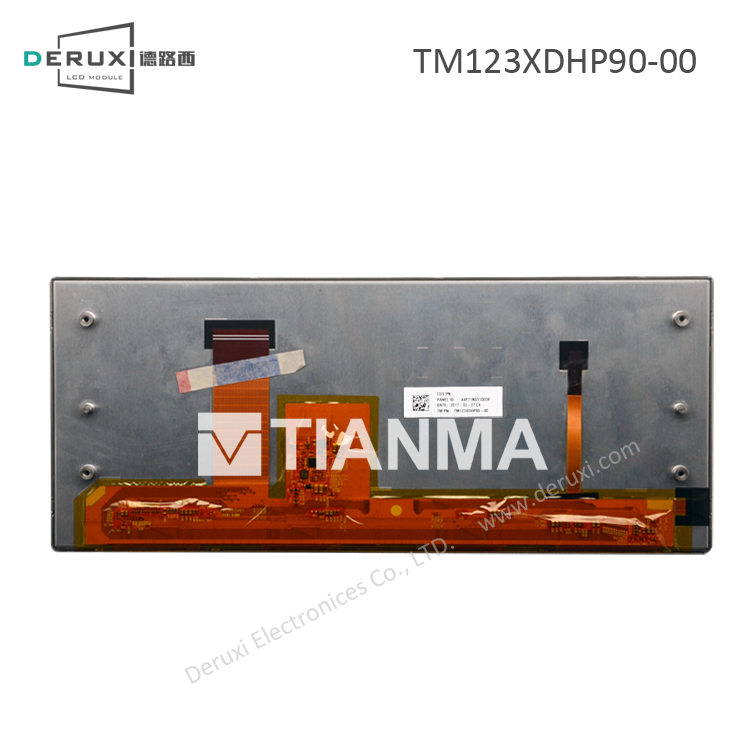

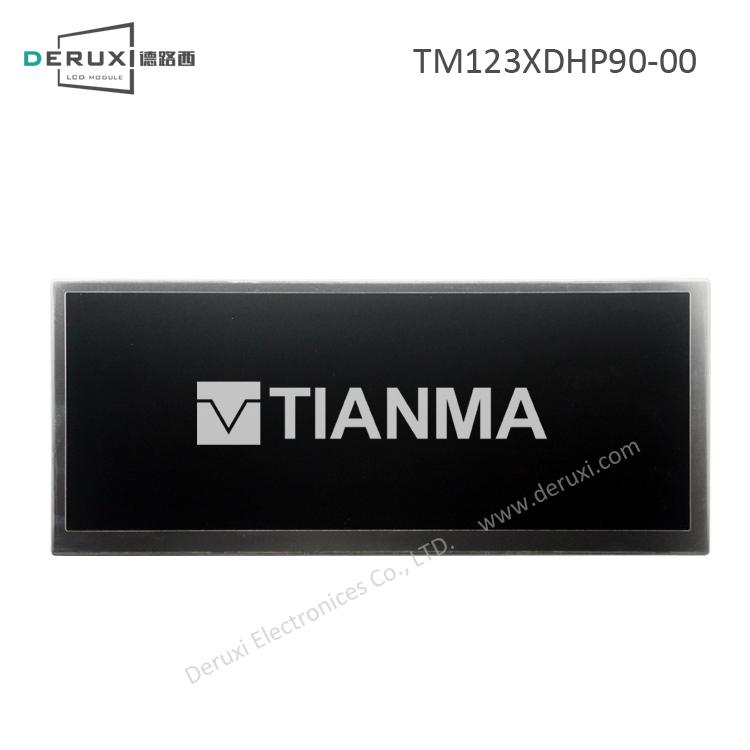

| 天马 TIANMA TM123XDHP90-00 参数详情 |
| 1、天马液晶模组TM123XDHP90-00光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
SFT，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
16.7M (8-bit) |
| 工作温度 |
-40 ~ 85 °C |
储存温度 |
-40 ~ 95 °C |
| 显示区域 |
292.32(H) × 109.62(V) mm |
外观尺寸 |
311(H) × 130(V) mm |
| 像素间距 |
0.15225×0.15225 (H×V) mm [166PPI] |
外观厚度 |
8.5/15.7 (Typ./Max.) mm |
| 宽高比 |
8:3 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM123XDHP90-00信号详情 |
| 电流输入（IDD） |
460/600mA (Typ./Max.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
1.518W (Typ.) |
信号类型 |
LVDS (2 ch, 8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 mm |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
50 |
| 连接器品牌及型号 |
- |
| 3、天马液晶模组TM123XDHP90-00背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
10S4P |
| 电流出入（IBL） |
90mA (Typ.) |
电压出入（VBL） |
27/30/34V (Min./Typ./Max.) |
| 功耗 |
4.92W (Typ.) |
背光寿命 |
10K (Min.) 小时 |
| 接口类型 |
FPC |
脚间距 |
0.5 mm |
| 接口数量 |
1 |
接口脚数(pin) |
10 |
| 连接器品牌及型号 |
- |
背光驱动 |
无 |
| 4、天马液晶模组TM123XDHP90-00包装详情 |
| 模组净重(g) |
490g (Typ.) |
每箱数量(pcs) |
16 |
| 每箱净重(Kgs) |
7.84 |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
600×440×280 mm (L×W×H) |
| *补充说明：以上TM123XDHP90-00资料仅供参考，如个别参数不准确，可以联系我们客服提供TM123XDHP90-00产品的规格资料，产品均以厂家PDF规格为准。 |
