TM121SDS01-05

品牌
天马 TIANMA
尺寸
12.1"
分辨率
800(RGB)×600
亮度
450 cd/m² (Typ.)
视角
80/80/65/75 (Typ.)
接口
LVDS (1 ch, 6/8-bit)
对比度
700:1 (Typ.)
工作温度
-20 ~ 70 °C
是否量产
量产中

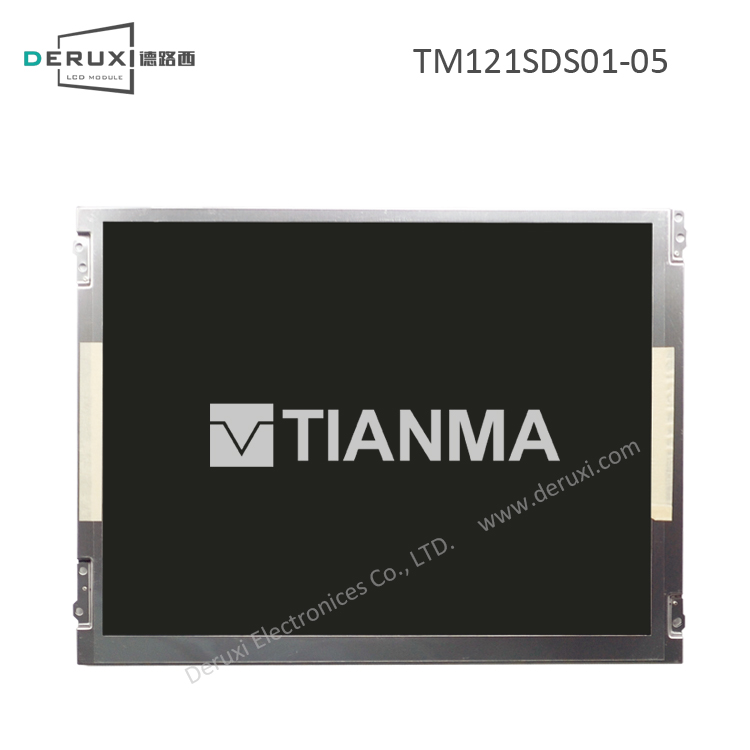

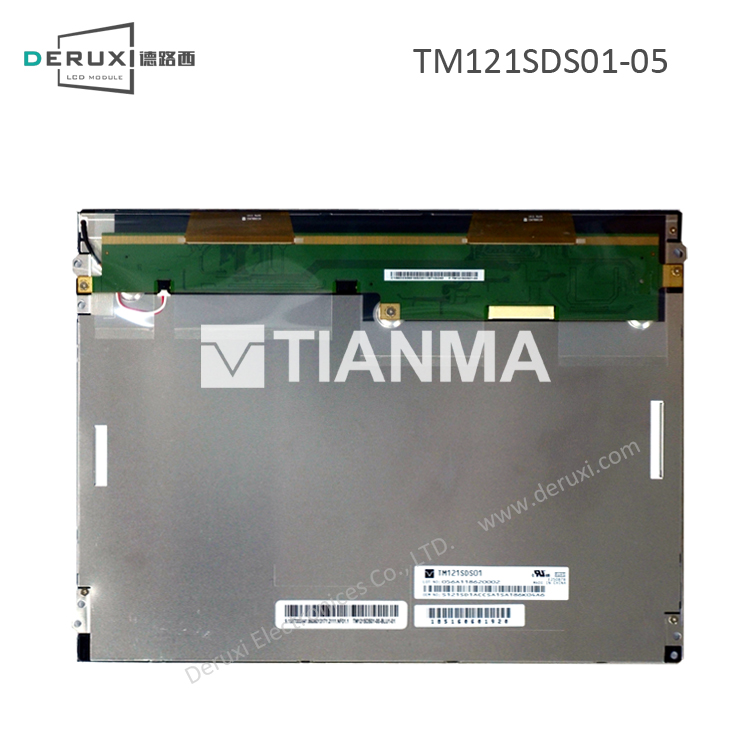

TM121SDS01-05
TM121SDS01-05天马车载工业液晶屏 12.1寸车载液晶屏TM121SDS01-05
天马 TIANMA TM121SDS01-05 参数详情
1、天马液晶模组TM121SDS01-05光学和结构详情
屏幕类型 a-Si TFT-LCD , 液晶模组 光学模式 TN,常白显示,透射式
推荐视角 - 颜色数量 262K/16.2M (6-bit / 6-bit + FRC)
工作温度 -20 ~ 70 °C 储存温度 -30 ~ 80 °C
显示区域 246(W)×184.5(H) mm 外观尺寸 279(W)×209(H) mm
像素间距 0.3075×0.3075 mm  [82PPI] 外观厚度 6.27/9.3 (Typ./Max.) mm
宽高比 4:3 (H:V) 风景肖像 风景模式
2、天马液晶模组TM121SDS01-05信号详情
电流输入(IDD) 270/325mA (Typ./Max.) 电压输入(VCC) 3.3V (Typ.)
功耗 891mW (Typ.) 信号类型 LVDS (1 ch, 6/8-bit)
接口类型 端子 接口脚间距(mm) 1.25 mm
接口数量(pcs) 1 接口脚数(pin) 20
连接器品牌及型号 信盛精工 MSB240420HE
3、天马液晶模组TM121SDS01-05背光详情
光源类型 WLED LED灯芯数量 -
电流出入(IBL) 480/660mA (Typ./Max.) 电压出入(VBL) 12.0V (Typ.)
功耗 5.76W (Typ.) 背光寿命 50K (Min.) 小时
接口类型 端子 脚间距 1.25 mm
接口数量 1 接口脚数(pin) 5
连接器品牌及型号 信盛精工 MSB24038P5 背光驱动
4、天马液晶模组TM121SDS01-05包装详情
模组净重(g) - 每箱数量(pcs) -
每箱净重(Kgs) - 每箱毛重(Kgs) -
外箱尺寸 -
*补充说明:以上TM121SDS01-05资料仅供参考,如个别参数不准确,可以联系我们客服提供TM121SDS01-05产品的规格资料,产品均以厂家PDF规格为准。
