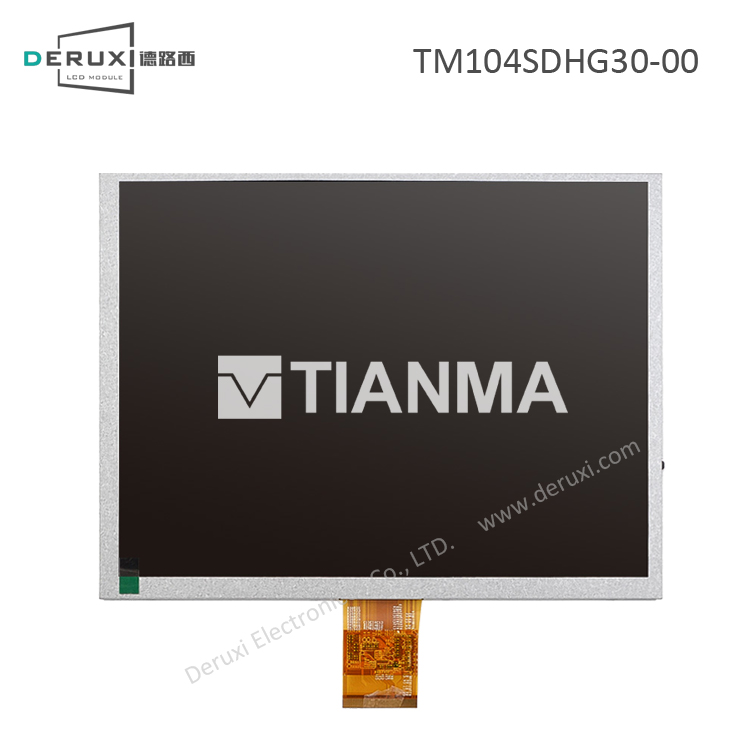

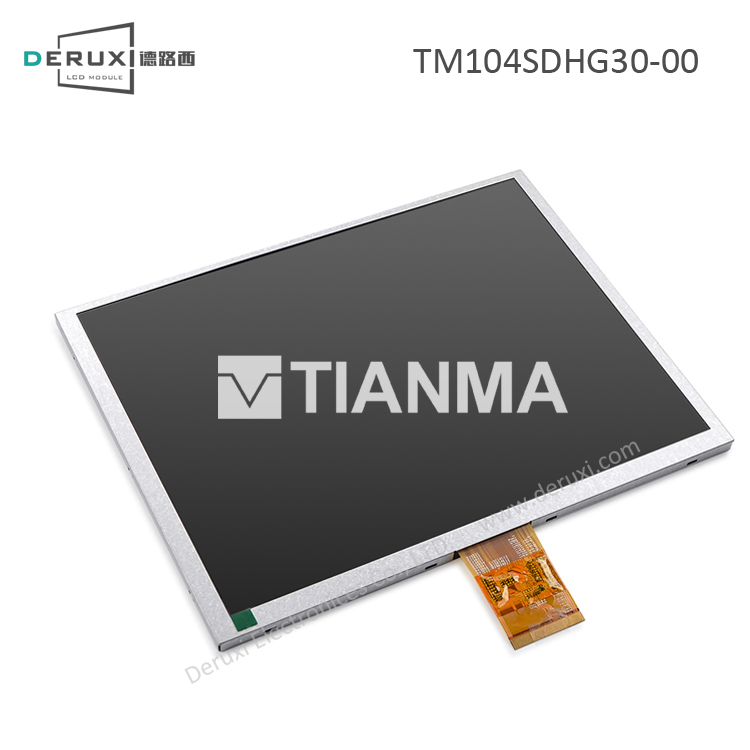

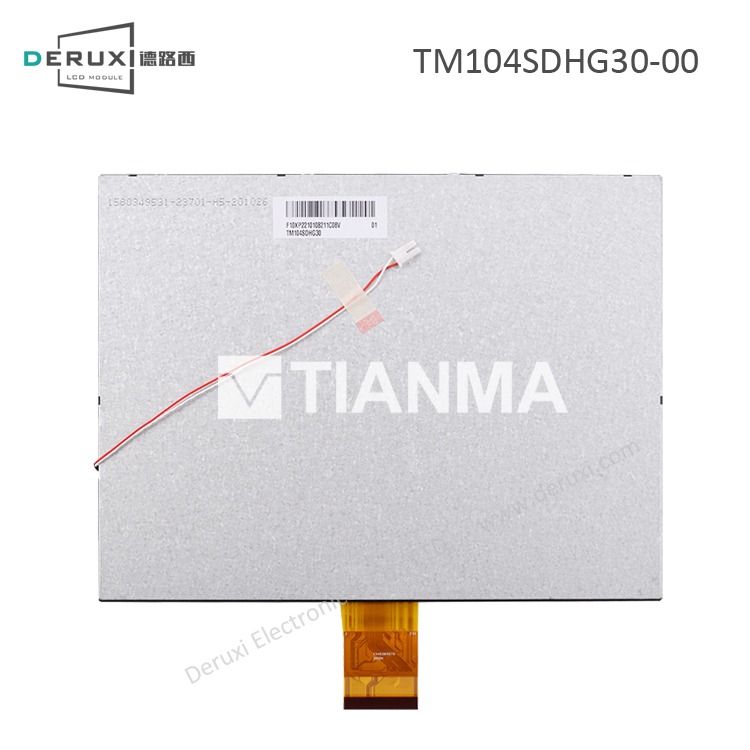

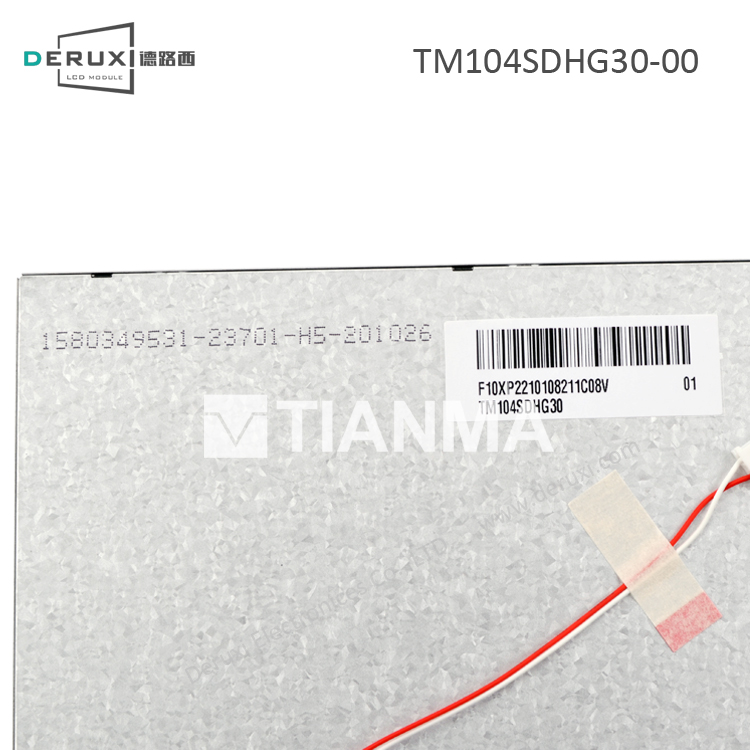

TM104SDHG30-00

品牌
天马 TIANMA
尺寸
10.4"
分辨率
800(RGB)×600
亮度
350 cd/m² (Typ.)
视角
70/70/60/70 (Typ.)
接口
Parallel RGB (1 ch, 6/8-bit)
对比度
500:1 (Typ.)
工作温度
-10 ~ 60 °C
是否量产
量产中
TM104SDHG30-00
TM104SDHG30-00天马工业液晶屏 10.4寸天马工业液晶屏TM104SDHG30-00 TM104SDHG30-00天马液晶屏规格书与价格 TM104SDHG30-00天马液晶屏原厂原装
天马 TIANMA TM104SDHG30-00 参数详情
1、天马液晶模组TM104SDHG30-00光学和结构详情
屏幕类型 a-Si TFT-LCD , 液晶模组 光学模式 TN,常白显示,透射式
推荐视角 12 o'clock 颜色数量 262K/16.7M (6-bit / 6-bit + Dithering)
工作温度 -10 ~ 60 °C 储存温度 -20 ~ 70 °C
显示区域 211.2(H) × 158.4(V) mm 外观尺寸 228.4(W)×175.4(H) mm
像素间距 0.264×0.264 (H×V) mm [96PPI] 外观厚度 6.2 (Typ.) mm
宽高比 4:3 (H:V) 风景肖像 风景模式
2、天马液晶模组TM104SDHG30-00信号详情
电流输入(IDD) 10.2/34.3/0.7/0.7mA (Typ.)(ICC/AIDD/IGH/IGL) 电压输入(VCC) 3.3/11.0/25.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)
功耗 176mW (Typ.) 信号类型 Parallel RGB (1 ch, 6/8-bit)
接口类型 FPC 接口脚间距(mm) 0.5 mm
接口数量(pcs) 1 接口脚数(pin) 60
连接器品牌及型号 -
3、天马液晶模组TM104SDHG30-00背光详情
光源类型 WLED LED灯芯数量 3S12P
电流出入(IBL) 240mA (Typ.) 电压出入(VBL) 9.6V (Typ.)
功耗 2.30W (Typ.) 背光寿命 30K (Min.) Hours
接口类型 端子 脚间距 3.5 mm
接口数量 1 接口脚数(pin) 2
连接器品牌及型号 日压端子 BHSR-02VS-1 背光驱动
4、天马液晶模组TM104SDHG30-00包装详情
模组净重(g) 360g 每箱数量(pcs) 20
每箱净重(Kgs) 7.20  每箱毛重(Kgs) 9.83±0.49 Kgs
外箱尺寸 530×350×250 mm (L×W×H)
*补充说明:以上TM104SDHG30-00资料仅供参考,如个别参数不准确,可以联系我们客服提供TM104SDHG30-00产品的规格资料,产品均以厂家PDF规格为准。
