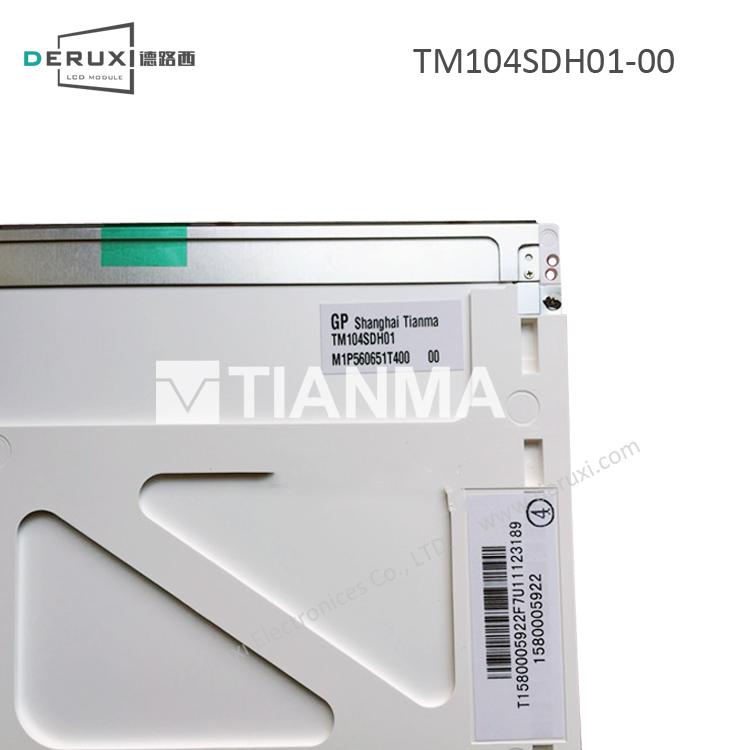

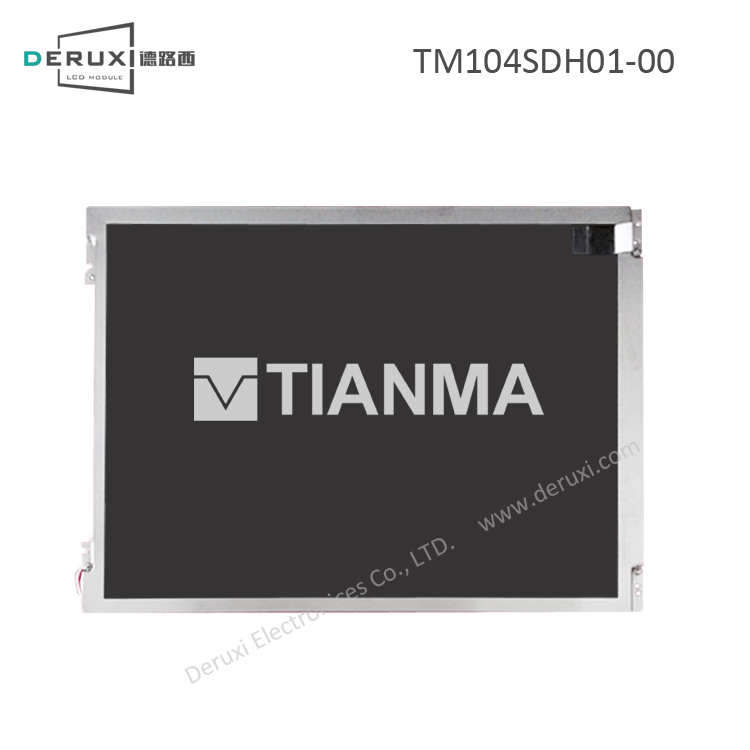

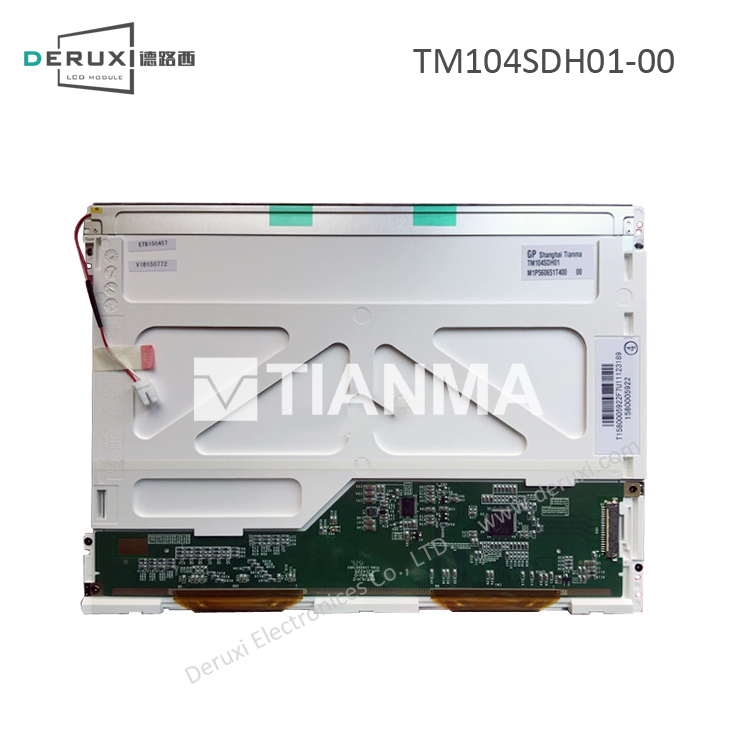

| 天马 TIANMA TM104SDH01-00 参数详情 |
| 1、天马液晶模组TM104SDH01-00光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
12 O'clock |
颜色数量 |
262K (6-bit) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
| 显示区域 |
211.2(H) × 158.4(V) mm |
外观尺寸 |
236(H) × 176.9(V) mm |
| 像素间距 |
0.264×0.264 (H×V) mm [96PPI] |
外观厚度 |
5.6±0.3 mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM104SDH01-00信号详情 |
| 电流输入（IDD） |
380mA (Max.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
- |
信号类型 |
LVDS (1 ch, 6-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
1.0 mm |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
20 |
| 连接器品牌及型号 |
广濑电机 DF19K-20P-1H |
| 3、天马液晶模组TM104SDH01-00背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
6S6P |
| 电流出入（IBL） |
120/180mA (Typ./Max.) |
电压出入（VBL） |
18/19.2/21.6V (Min./Typ./Max.) |
| 功耗 |
2.30/3.89W (Typ./Max.) |
背光寿命 |
30K (Min.) Hours |
| 接口类型 |
端子 |
脚间距 |
3.5 mm |
| 接口数量 |
1 |
接口脚数(pin) |
2 |
| 连接器品牌及型号 |
日压端子 BHSR-02VS-1 |
背光驱动 |
无 |
| 4、天马液晶模组TM104SDH01-00包装详情 |
| 模组净重(g) |
288g |
每箱数量(pcs) |
25 |
| 每箱净重(Kgs) |
7.20 |
每箱毛重(Kgs) |
10.3±1.03 Kgs |
| 外箱尺寸 |
530×350×250 mm (L×W×H) |
| *补充说明：以上TM104SDH01-00资料仅供参考，如个别参数不准确，可以联系我们客服提供TM104SDH01-00产品的规格资料，产品均以厂家PDF规格为准。 |
