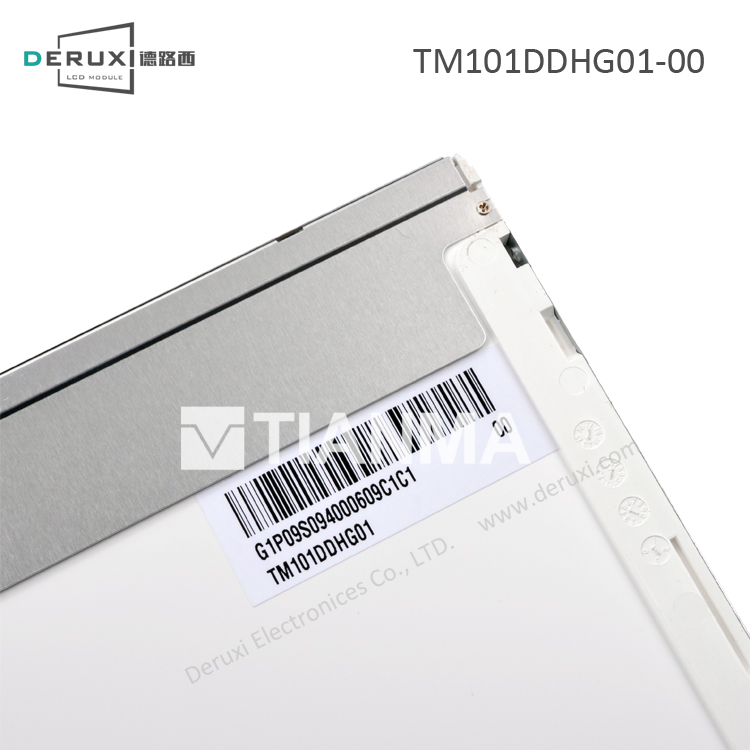

| 天马 TIANMA TM101DDHG01-00 参数详情 |
| 1、天马液晶模组TM101DDHG01-00光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
12 o'clock |
颜色数量 |
262K/16.7M (6-bit / 6-bit + Dithering) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
| 显示区域 |
222.72×125.28 mm (H×V) |
外观尺寸 |
235×143 mm (H×V) |
| 像素间距 |
0.2175×0.2088 mm (H×V) [117PPI] |
外观厚度 |
4.9/5.4 (Typ./Max.) mm |
| 宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM101DDHG01-00信号详情 |
| 电流输入（IDD） |
220mA (Typ.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
726mW (Typ.) |
信号类型 |
LVDS (1 ch, 6/8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
40 |
| 连接器品牌及型号 |
I-PEX 20455-040E-12R |
| 3、天马液晶模组TM101DDHG01-00背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
6S6P |
| 电流出入（IBL） |
400mA (Typ.) |
电压出入（VBL） |
12.0V (Typ.) |
| 功耗 |
4.8W (Typ.) |
背光寿命 |
30K (Typ.) 小时 |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
有 |
| 4、天马液晶模组TM101DDHG01-00包装详情 |
| 模组净重(g) |
202g (Typ.) |
每箱数量(pcs) |
20 |
| 每箱净重(Kgs) |
4.04 |
每箱毛重(Kgs) |
6.65±0.67 |
| 外箱尺寸 |
530×350×250 mm (L×W×H) |
| *补充说明：以上TM101DDHG01-00资料仅供参考，如个别参数不准确，可以联系我们客服提供TM101DDHG01-00产品的规格资料，产品均以厂家PDF规格为准。 |
