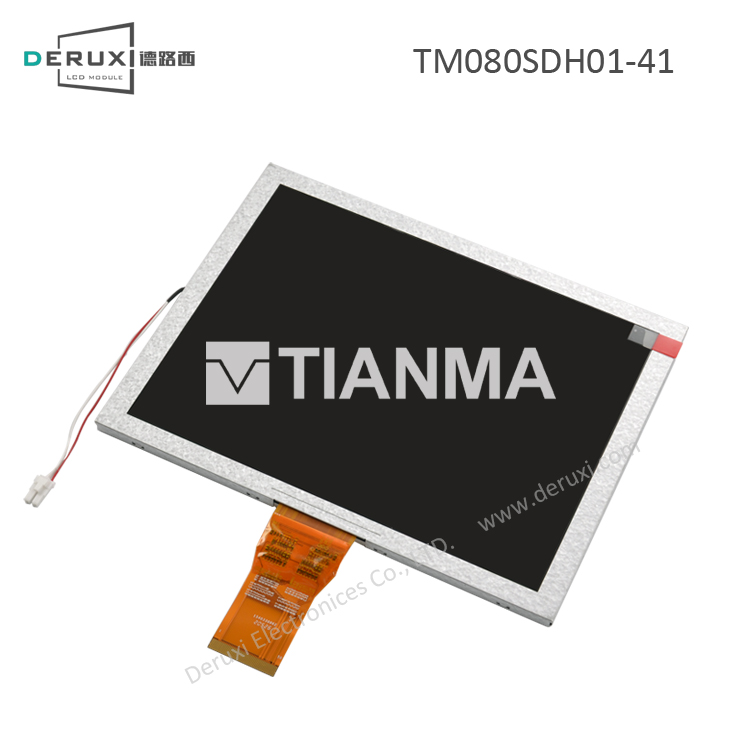

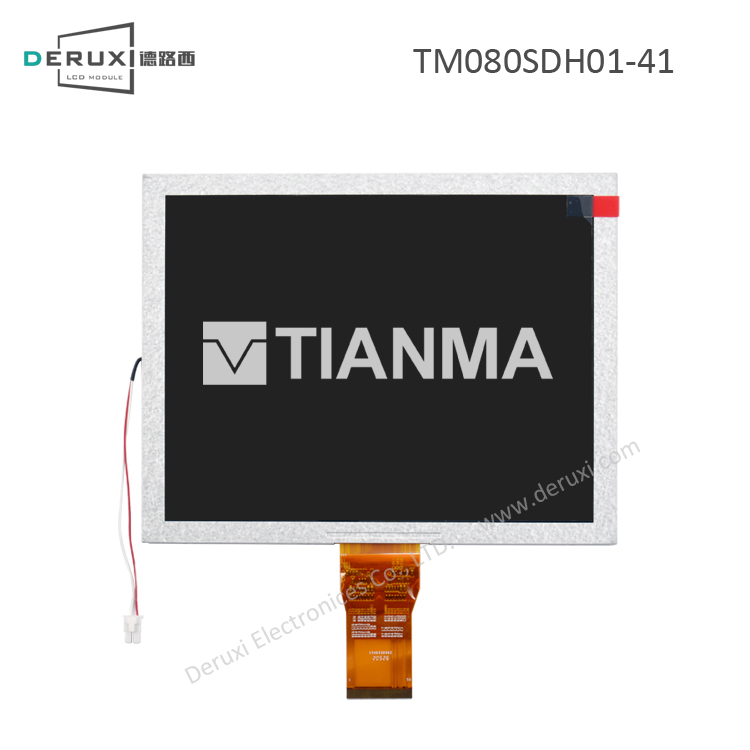

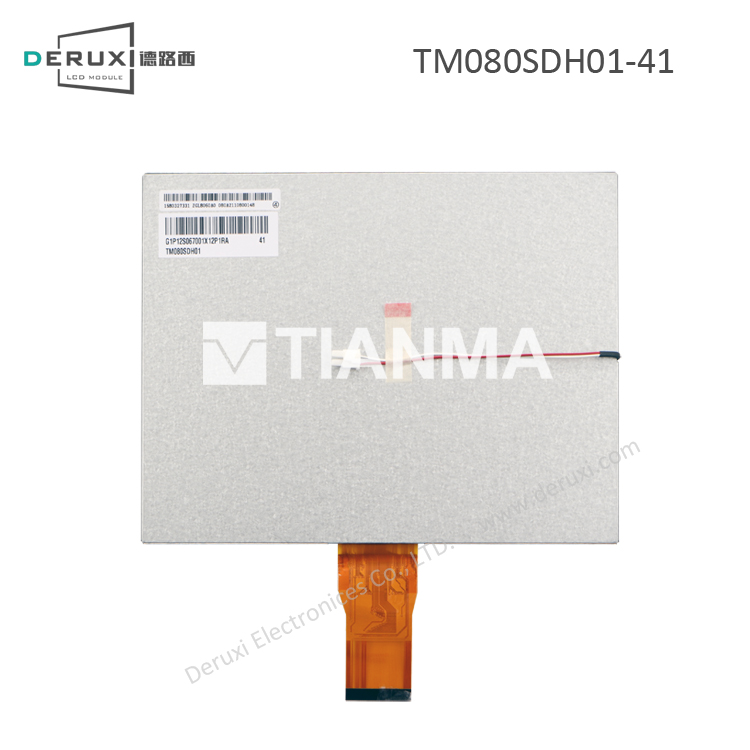

| 天马 TIANMA TM080SDH01-41 参数详情 |
| 1、天马液晶模组TM080SDH01-41光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
12 o'clock |
颜色数量 |
262K/16.7M (6-bit / 6-bit + Dithering) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
| 显示区域 |
162(W)×121.5(H) mm |
外观尺寸 |
183(W)×141(H) mm |
| 像素间距 |
0.2025×0.2025 mm [125PPI] |
外观厚度 |
5.6±0.3 mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM080SDH01-41信号详情 |
| 电流输入（IDD） |
3.39/17.75/0.28/0.29mA (Typ.)(ICC/AIDD/IGH/IGL) |
电压输入（VCC） |
3.3/12.5/22.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| 功耗 |
241.4/381.5mW (Typ./Max.) |
信号类型 |
Parallel RGB (1 ch, 6/8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
50 |
| 连接器品牌及型号 |
- |
| 3、天马液晶模组TM080SDH01-41背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
3S9P |
| 电流出入（IBL） |
180/225mA (Typ./Max.) |
电压出入（VBL） |
9.6/10.3V (Typ./Max.) |
| 功耗 |
1.73/2.32W (Typ./Max.) |
背光寿命 |
20K (Typ.) 小时 |
| 接口类型 |
端子 |
脚间距 |
3.5 mm |
| 接口数量 |
1 |
接口脚数(pin) |
2 |
| 连接器品牌及型号 |
然湖 35001HS-02 |
背光驱动 |
无 |
| 4、天马液晶模组TM080SDH01-41包装详情 |
| 模组净重(g) |
250g (Typ.) |
每箱数量(pcs) |
48 |
| 每箱净重(Kgs) |
12.0 |
每箱毛重(Kgs) |
15.38±0.77 |
| 外箱尺寸 |
544×365×250 mm (L×W×H) |
| *补充说明：以上TM080SDH01-41资料仅供参考，如个别参数不准确，可以联系我们客服提供TM080SDH01-41产品的规格资料，产品均以厂家PDF规格为准。 |
