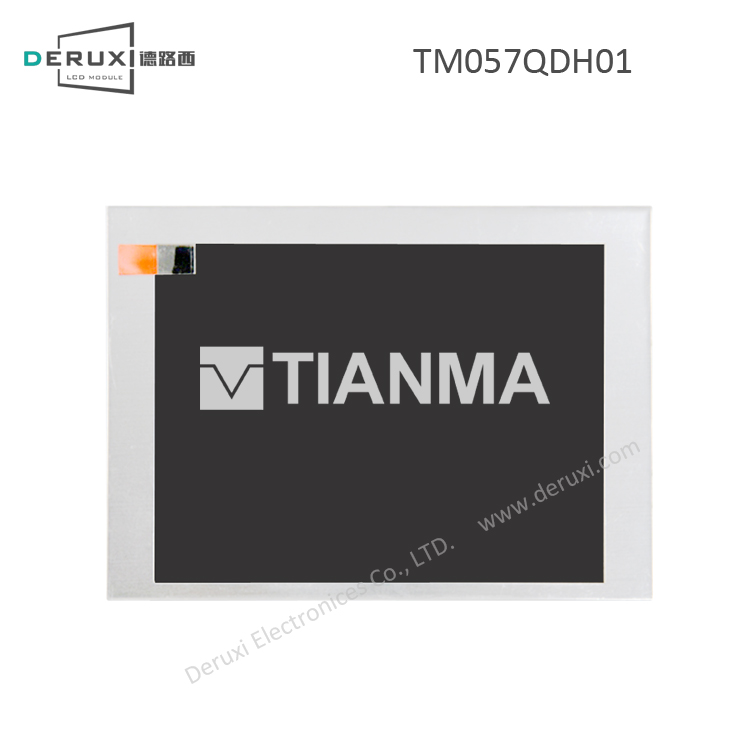

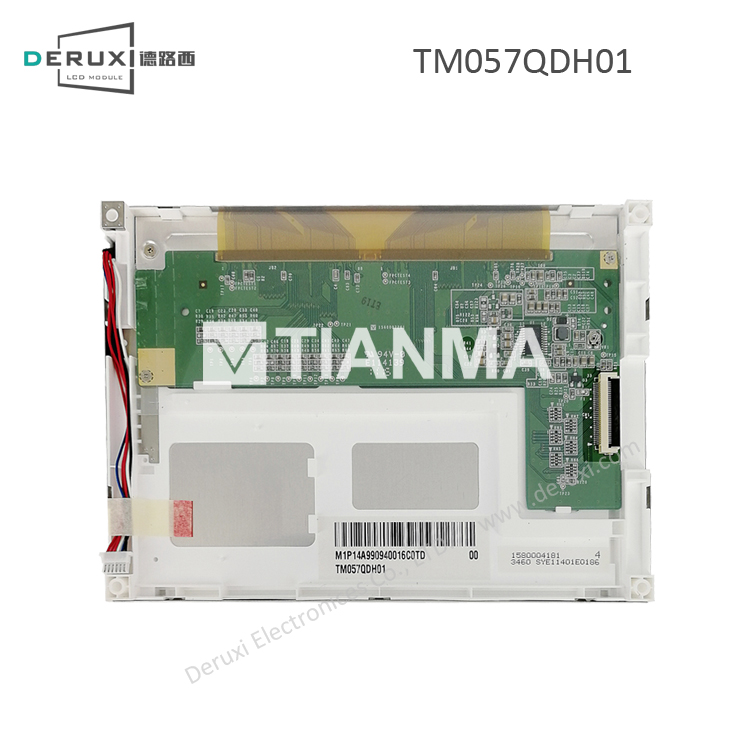

| 天马 TIANMA TM057QDH01-00 参数详情 |
| 1、天马液晶模组TM057QDH01-00光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
6 o'clock |
颜色数量 |
262K (6-bit) |
| 工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 85 °C |
| 显示区域 |
115.2(H) × 86.4(V) |
外观尺寸 |
144(H) × 104.6(V) |
| 像素间距 |
0.180×0.180 mm [141PPI] |
外观厚度 |
12.3/12.8 (Typ./Max.) mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、天马液晶模组TM057QDH01-00信号详情 |
| 电流输入（IDD） |
195/310mA (Typ./Max.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
643mW (Typ.) |
信号类型 |
Parallel RGB (1 ch, 6-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
33 |
| 连接器品牌及型号 |
庆良 089H33-000100-G2-R |
| 3、天马液晶模组TM057QDH01-00背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
7S3P |
| 电流出入（IBL） |
25mA (Typ.) |
电压出入（VBL） |
21/22.4/25.2V (Min./Typ./Max.) |
| 功耗 |
1.68W (Typ.) |
背光寿命 |
50K (Typ.)小时 |
| 接口类型 |
端子 |
脚间距 |
1.0 mm |
| 接口数量 |
1 |
接口脚数(pin) |
6 |
| 连接器品牌及型号 |
日压端子 SHLP-06V-S-B |
背光驱动 |
无 |
| 4、天马液晶模组TM057QDH01-00包装详情 |
| 模组净重(g) |
165g (Typ.) |
每箱数量(pcs) |
40 |
| 每箱净重(Kgs) |
6.6 |
每箱毛重(Kgs) |
9.40±0.47 |
| 外箱尺寸 |
530×350×250 mm (L×W×H) |
| *补充说明：以上TM057QDH01-00资料仅供参考，如个别参数不准确，可以联系我们客服提供TM057QDH01-00产品的规格资料，产品均以厂家PDF规格为准。 |
