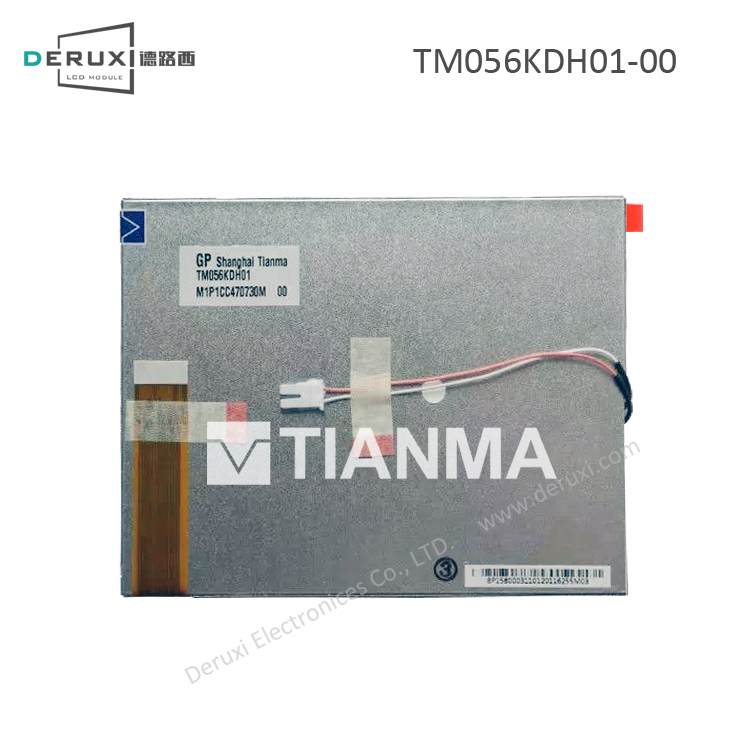

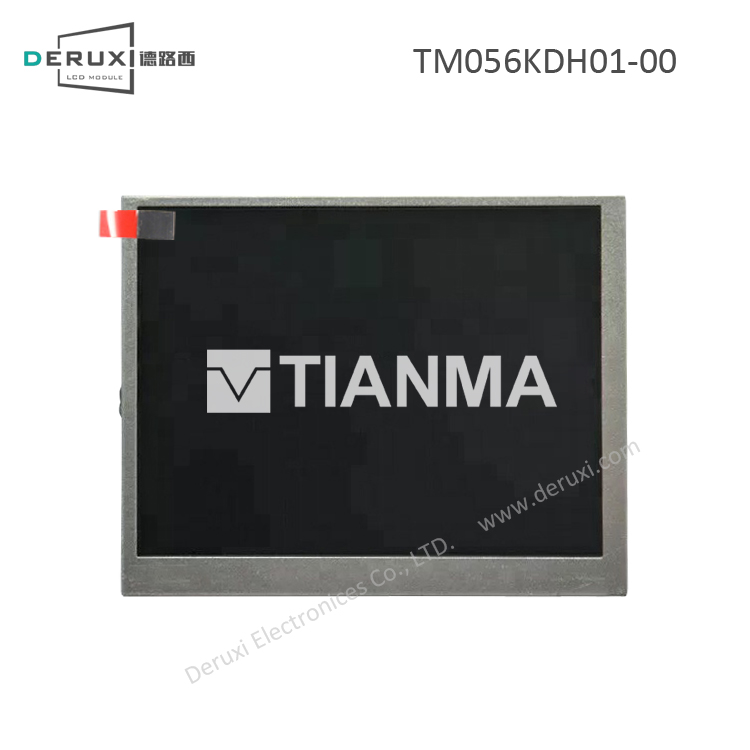

TM056KDH01-00

品牌
天马 TIANMA
尺寸
5.6"
分辨率
320(RGB)×234
亮度
200 cd/m² (Typ.)
视角
65/65/45/65 (Typ.)
接口
TFT Specific Analog RGB
对比度
300:1 (Typ.)
工作温度
-20 ~ 70 °C
是否量产
已停产
TM056KDH01-00
TM056KDH01-00天马工业液晶屏 5.6寸天马工业液晶屏TM056KDH01-00
天马 TIANMA TM056KDH01-00 参数详情
1、天马液晶模组TM056KDH01-00光学和结构详情
屏幕类型 a-Si TFT-LCD , 液晶模组 光学模式 TN,常白显示,透射式
推荐视角 12 o'clock 颜色数量 -
工作温度 -20 ~ 70 °C 储存温度 -30 ~ 80 °C
显示区域 113.28(H) × 84.708(V) mm 外观尺寸 126.5(H) × 100(V) mm
像素间距 0.354×0.362 mm [71PPI] 外观厚度 5.7 (Typ.) mm
宽高比 4:3 (H:V) 风景肖像 风景模式
2、天马液晶模组TM056KDH01-00信号详情
电流输入(IDD) 0.8/3.41/0.056/0.056mA (Typ.)(ICC/IAVDD/IGH/IGL) 电压输入(VCC) 5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)
功耗 - 信号类型 TFT Specific Analog RGB
接口类型 FPC 接口脚间距(mm) -
接口数量(pcs) 1 接口脚数(pin) 26
连接器品牌及型号 -
3、天马液晶模组TM056KDH01-00背光详情
光源类型 WLED LED灯芯数量 2S7P
电流出入(IBL) 140mA (Typ.) 电压出入(VBL) 6.4V (Typ.)
功耗 896mW (Typ.) 背光寿命 20K (Typ.)小时
接口类型 端子 脚间距 3.5 mm
接口数量 1 接口脚数(pin) 2
连接器品牌及型号 日压端子 BHSR-02VS-1 背光驱动
4、天马液晶模组TM056KDH01-00包装详情
模组净重(g) 123g (Typ.) 每箱数量(pcs) 50
每箱净重(Kgs) 6.15 每箱毛重(Kgs) 10.09±5%
外箱尺寸 530×350×250 mm (L×W×H)
*补充说明:以上TM056KDH01-00资料仅供参考,如个别参数不准确,可以联系我们客服提供TM056KDH01-00产品的规格资料,产品均以厂家PDF规格为准。
