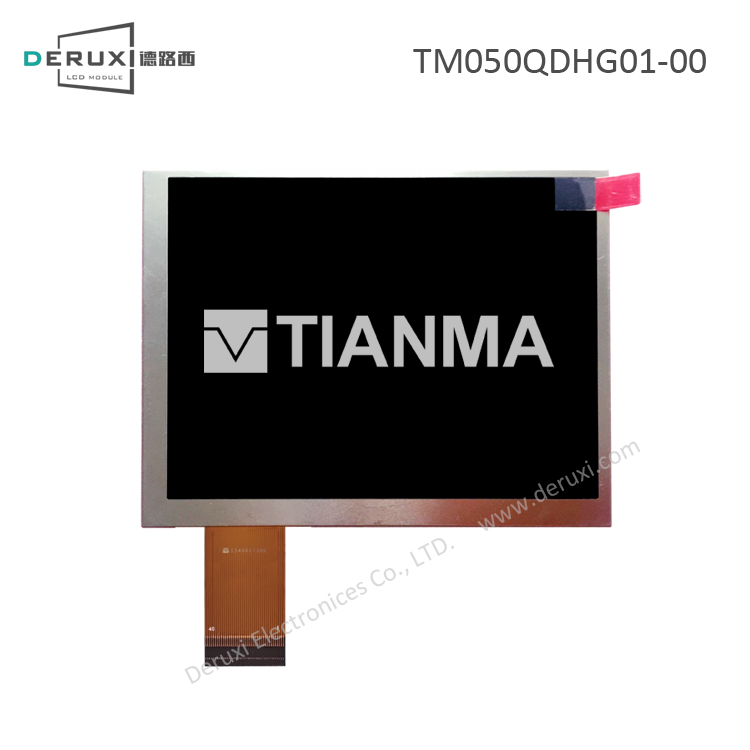

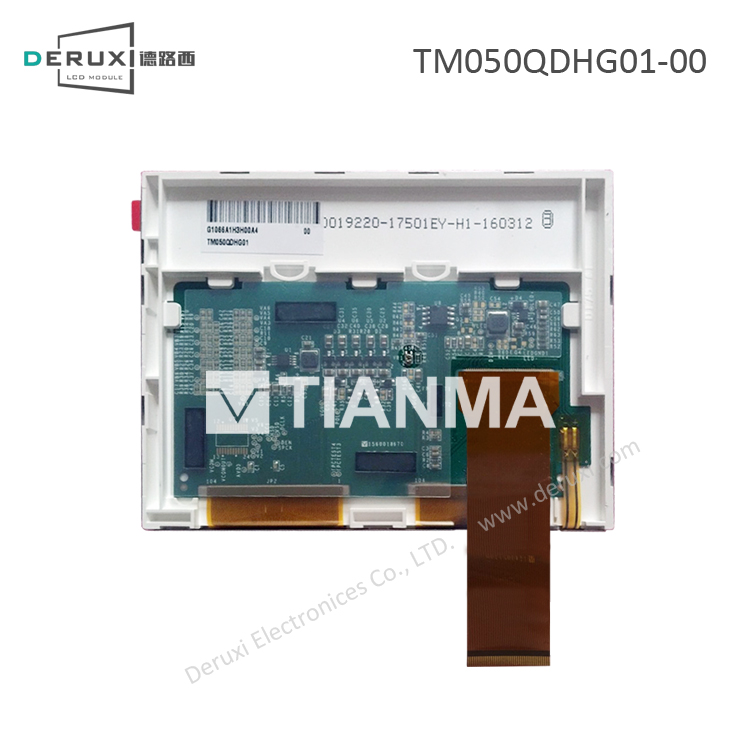

天马 TIANMA TM050QDHG01-00 参数详情 |
1、天马液晶模组TM050QDHG01-00光学和结构详情 |
屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN,常白显示,透射式 |
推荐视角 |
12 o'clock |
颜色数量 |
262K |
工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
显示区域 |
101.568 x 76.176 mm |
外观尺寸 |
114.35x88.43 mm |
像素间距 |
0.1587×0.1587 mm [160PPI] |
外观厚度 |
7.9 mm |
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
2、天马液晶模组TM050QDHG01-00信号详情 |
电流输入(IDD) |
100mA (Typ.) |
电压输入(VCC) |
3.3V (Typ.) |
功耗 |
345mW (Typ.) |
信号类型 |
Parallel RGB (1 ch, 6-bit) |
接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
接口数量(pcs) |
1 |
接口脚数(pin) |
40 |
连接器品牌及型号 |
- |
3、天马液晶模组TM050QDHG01-00背光详情 |
光源类型 |
WLED |
LED灯芯数量 |
3S5P |
电流出入(IBL) |
240mA (Typ.) |
电压出入(VBL) |
5.0V (Typ.) |
功耗 |
1.2W (Typ.) |
背光寿命 |
50K (Typ.)小时 |
接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
接口数量 |
- |
接口脚数(pin) |
- |
连接器品牌及型号 |
- |
背光驱动 |
有 |
4、天马液晶模组TM050QDHG01-00包装详情 |
模组净重(g) |
95 |
每箱数量(pcs) |
72 |
每箱净重(Kgs) |
6.84 |
每箱毛重(Kgs) |
11.4 |
外箱尺寸 |
544x365x250 mm |
*补充说明:以上TM050QDHG01-00资料仅供参考,如个别参数不准确,可以联系我们客服提供TM050QDHG01-00产品的规格资料,产品均以厂家PDF规格为准。 |
