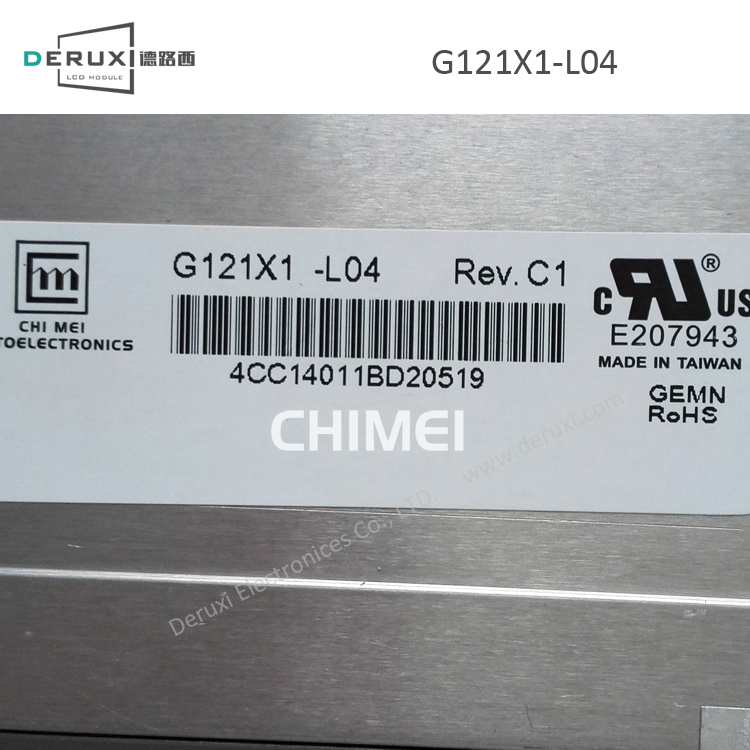

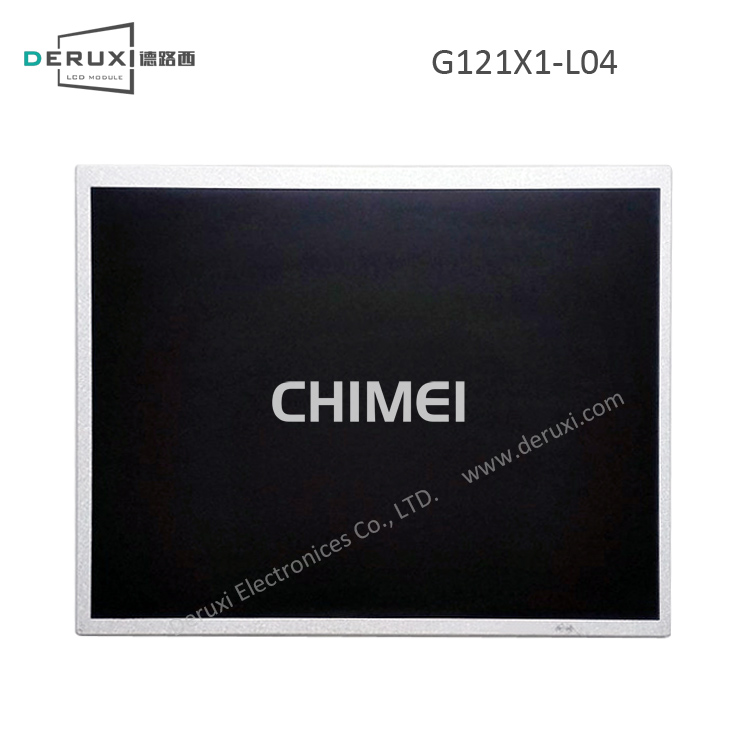

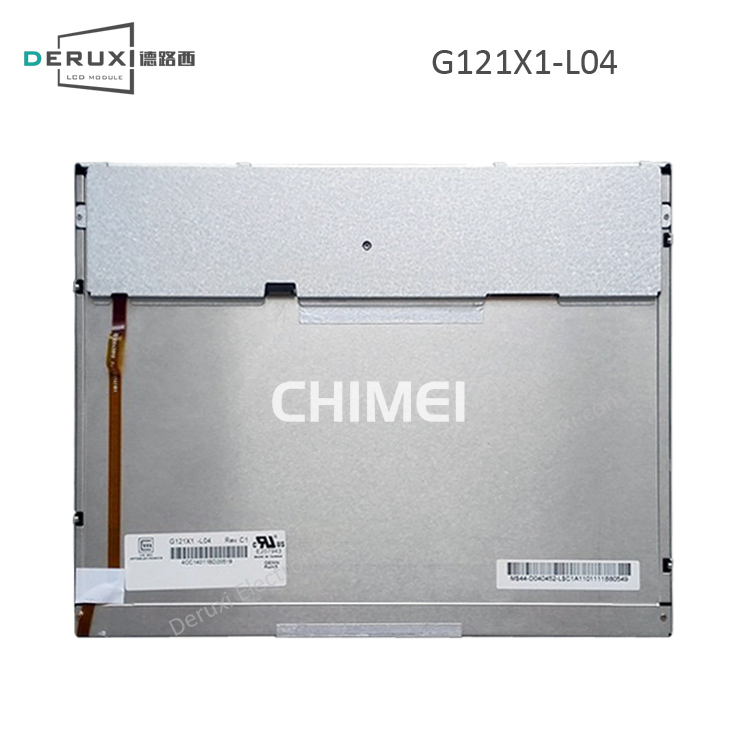

| 奇美 CHIMEI G121X1-L04 参数详情 |
| 1、群创奇美液晶模组G121X1-L04 光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
- |
颜色数量 |
262K/16.2M (6-bit / 6-bit + FRC) |
| 工作温度 |
-30 ~ 70 °C |
储存温度 |
-40 ~ 80 °C |
| 显示区域 |
245.76(H) × 184.32(V) mm |
外观尺寸 |
260.5(W)×204(H) mm |
| 像素间距 |
0.240×0.240 (H×V) [105PPI] |
外观厚度 |
7.2±0.5 mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、群创奇美液晶模组G121X1-L04 信号详情 |
| 电流输入（IDD） |
540/400mA (Typ.)(3.3/5.0V) |
电压输入（VCC） |
3.3/5.0V (Typ.) |
| 功耗 |
2.0W (Typ.) |
信号类型 |
LVDS (1 ch, 6/8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
1.25 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
20 |
| 连接器品牌及型号 |
航空电子 FI-SEB20P-HFE |
| 3、群创奇美液晶模组G121X1-L04 背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
- |
| 电流出入（IBL） |
0.4/0.5A (Typ./Max.) |
电压出入（VBL） |
12.0±1.2V |
| 功耗 |
4.8/6W (Typ./Max.) |
背光寿命 |
30K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
1.0 |
| 接口数量 |
1 |
接口脚数(pin) |
10 |
| 连接器品牌及型号 |
宏致 91208-01001-H01 |
背光驱动 |
有 |
| 4、群创奇美液晶模组G121X1-L04 包装详情 |
| 模组净重(g) |
435/465g (Typ./Max.) |
每箱数量(pcs) |
16 |
| 每箱净重(Kgs) |
6.96 |
每箱毛重(Kgs) |
9.13 |
| 外箱尺寸 |
465×362×314 mm (L×W×H) |
| *补充说明：以上G121X1-L04 资料仅供参考，如个别参数不准确，可以联系我们客服提供G121X1-L04 产品的规格资料，产品均以厂家PDF规格为准。 |
