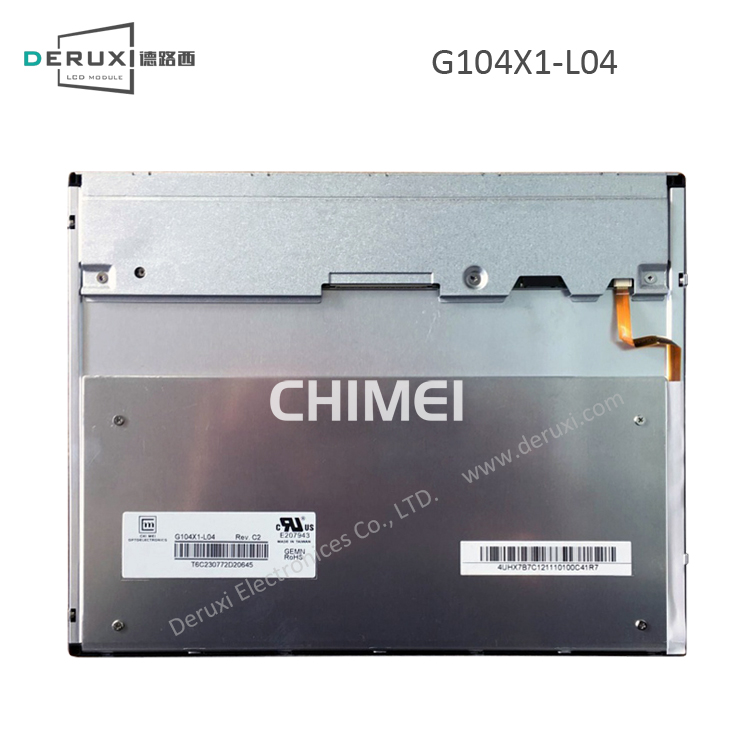

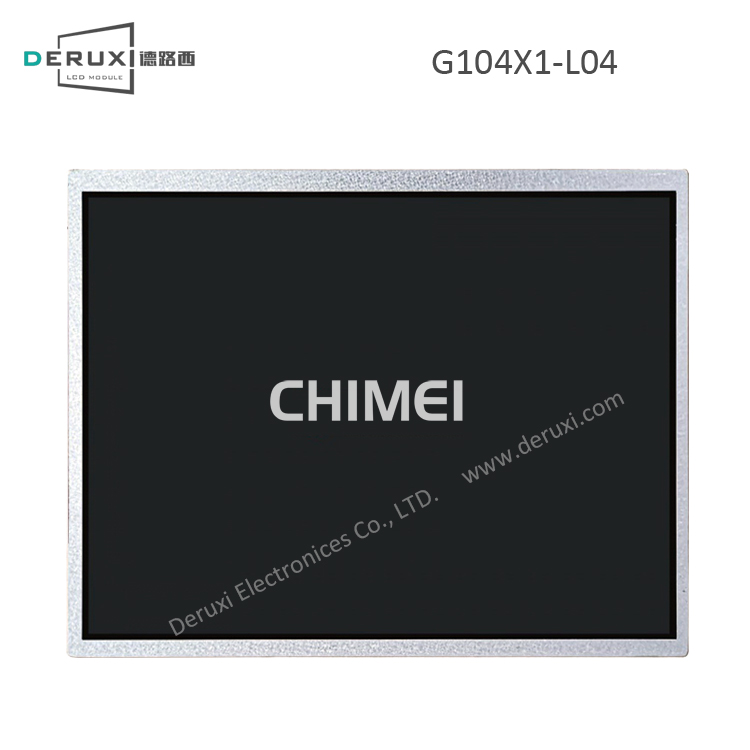

| 奇美 CHIMEI G104X1-L04 参数详情 |
| 1、群创奇美液晶模组G104X1-L04 光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
Super MVA，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
262K/16.2M (6-bit / 6-bit + FRC) |
| 工作温度 |
-30 ~ 80 °C |
储存温度 |
-30 ~ 80 °C |
| 显示区域 |
210.4(W)×157.8(H) mm |
外观尺寸 |
225.5(W)×176.3(H) mm |
| 像素间距 |
0.2055×0.2055 mm [123PPI] |
外观厚度 |
7.96/9.2 (Typ./Max.) mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、群创奇美液晶模组G104X1-L04 信号详情 |
| 电流输入（IDD） |
570±50mA |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
1.9/2.05W (Typ./Max.) |
信号类型 |
LVDS (1 ch, 6/8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
1.0 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
30 |
| 连接器品牌及型号 |
航空电子 FI-XB30SRL-HF11 |
| 3、群创奇美液晶模组G104X1-L04 背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
- |
| 电流出入（IBL） |
0.5/0.6A (Typ./Max.) |
电压出入（VBL） |
12.0±1.2V |
| 功耗 |
6.0/7.2W (Typ./Max.) |
背光寿命 |
50K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
1.0 |
| 接口数量 |
1 |
接口脚数(pin) |
10 |
| 连接器品牌及型号 |
宏致 91208-01001 |
背光驱动 |
有 |
| 4、群创奇美液晶模组G104X1-L04 包装详情 |
| 模组净重(g) |
430±50g |
每箱数量(pcs) |
18 |
| 每箱净重(Kgs) |
7.74 |
每箱毛重(Kgs) |
11.23 |
| 外箱尺寸 |
465×362×314 mm (L×W×H) |
| *补充说明：以上G104X1-L04 资料仅供参考，如个别参数不准确，可以联系我们客服提供G104X1-L04 产品的规格资料，产品均以厂家PDF规格为准。 |
