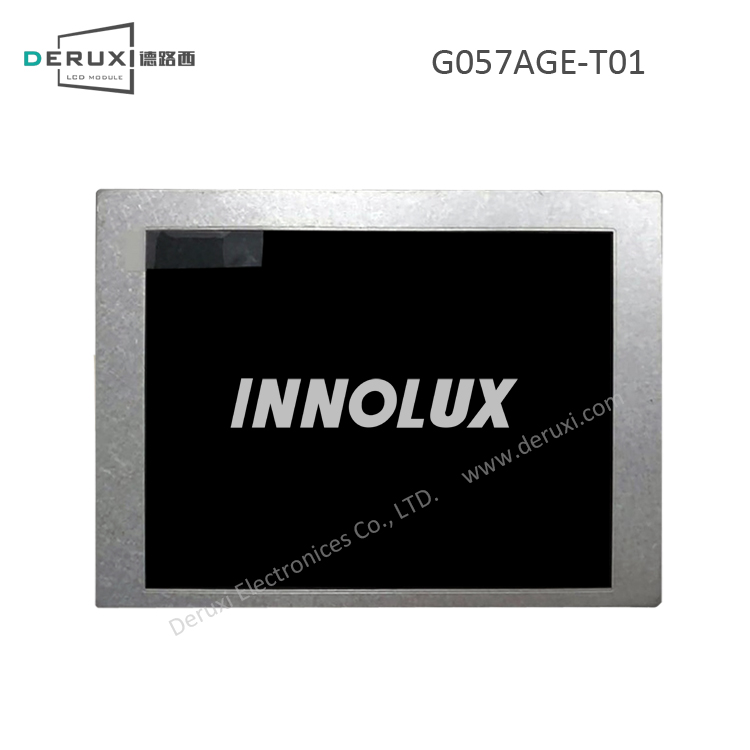

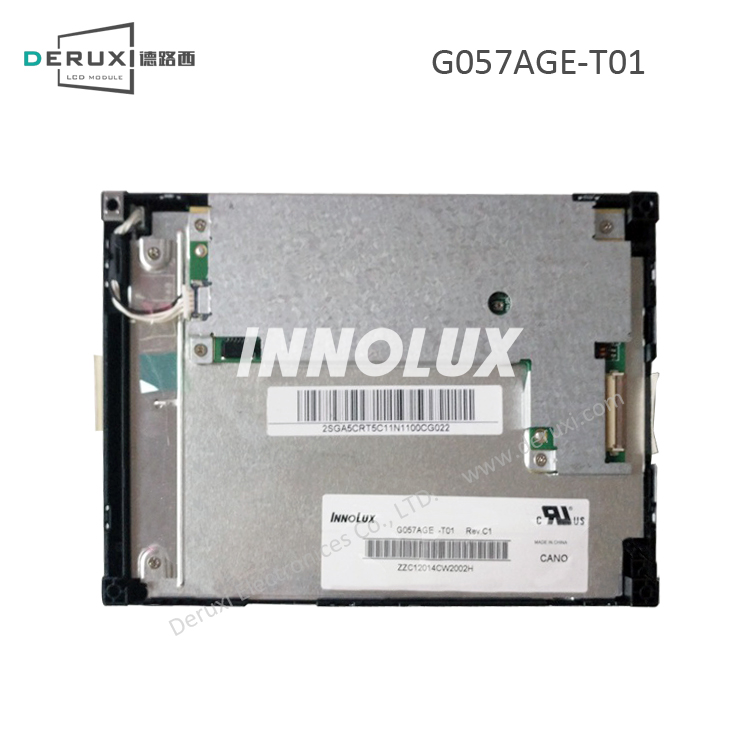

| 奇美 CHIMEI G057AGE-T01 参数详情 |
| 1、群创奇美液晶模组G057AGE-T01光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
- |
颜色数量 |
262K (6-bit) |
| 工作温度 |
-30 ~ 85 °C |
储存温度 |
-30 ~ 85 °C |
| 显示区域 |
115.2×86.4 mm (H×V) |
外观尺寸 |
144×104.6 mm (H×V) |
| 像素间距 |
0.360×0.360 mm (H×V) [70PPI] |
外观厚度 |
12.3±0.5 mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、群创奇美液晶模组G057AGE-T01信号详情 |
| 电流输入（IDD） |
151/181mA (Typ./Max.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
0.5W (Typ.) |
信号类型 |
TTL (1 ch, 6-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
33 |
| 连接器品牌及型号 |
广濑电机 FH12-33S-0.5SH |
| 3、群创奇美液晶模组G057AGE-T01背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
- |
| 电流出入（IBL） |
0.23/0.26/0.28A (Min./Typ./Max.) |
电压出入（VBL） |
12.0V (Typ.) |
| 功耗 |
2.45W (Typ.) |
背光寿命 |
50K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
1.0 |
| 接口数量 |
1 |
接口脚数(pin) |
6 |
| 连接器品牌及型号 |
日压端子 SM06B-SRKS-G-TB |
背光驱动 |
有 |
| 4、群创奇美液晶模组G057AGE-T01包装详情 |
| 模组净重(g) |
155/170g (Typ./Max.) |
每箱数量(pcs) |
60 |
| 每箱净重(Kgs) |
9.30 |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
540×450×275 mm (L×W×H) |
| *补充说明：以上G057AGE-T01资料仅供参考，如个别参数不准确，可以联系我们客服提供G057AGE-T01产品的规格资料，产品均以厂家PDF规格为准。 |
