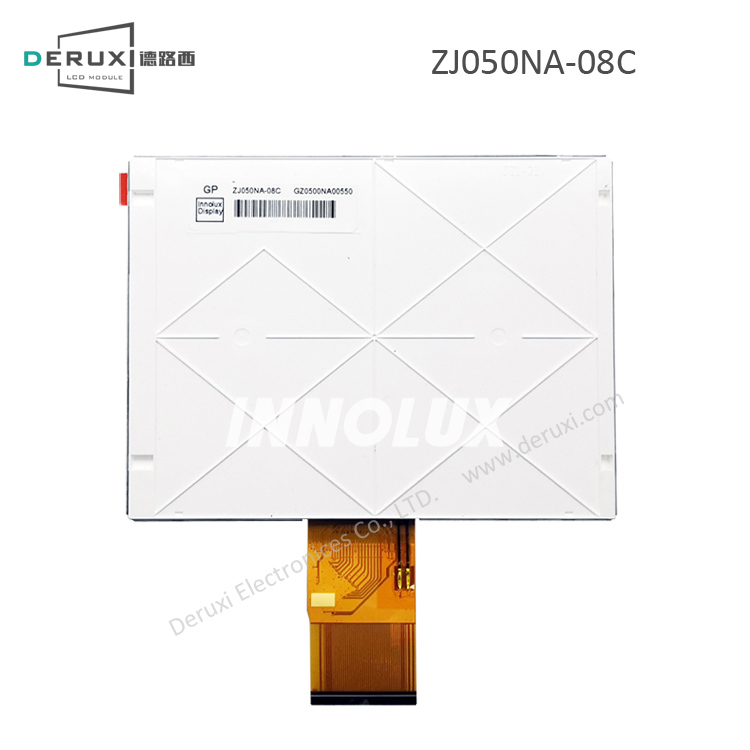

群创 InnoLux ZJ050NA-08C 参数详情 |
1、群创奇美液晶模组ZJ050NA-08C 光学和结构详情 |
屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN,常白显示,透射式 |
推荐视角 |
6 o'clock |
颜色数量 |
16.7M (8-bit) |
工作温度 |
-20 ~ 70 °C |
储存温度 |
-30 ~ 80 °C |
显示区域 |
101.76(H) × 76.32(V) mm |
外观尺寸 |
117.65(H) × 88.43(V) mm |
像素间距 |
0.159×0.159 (H×V) mm [159PPI] |
外观厚度 |
5.7±0.2 |
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
2、群创奇美液晶模组ZJ050NA-08C 信号详情 |
电流输入(IDD) |
10/12/0.21/0.23mA (Typ.)(DIDD/AIDD/IGH/IGL) |
电压输入(VCC) |
3.3/10.4/17.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
功耗 |
0.2W (Typ.) |
信号类型 |
Parallel RGB (1 ch, 8-bit) |
接口类型 |
FPC |
接口脚间距(mm) |
0.50 |
接口数量(pcs) |
1 |
接口脚数(pin) |
50 |
连接器品牌及型号 |
- |
3、群创奇美液晶模组ZJ050NA-08C 背光详情 |
光源类型 |
WLED |
LED灯芯数量 |
- |
电流出入(IBL) |
60/80mA (Typ./Max.) |
电压出入(VBL) |
14.5/16/17.5V (Min./Typ./Max.) |
功耗 |
0.96W (Typ.) |
背光寿命 |
15K (Min.) 小时 |
接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
接口数量 |
- |
接口脚数(pin) |
- |
连接器品牌及型号 |
- |
背光驱动 |
- |
4、群创奇美液晶模组ZJ050NA-08C 包装详情 |
模组净重(g) |
67.0 (Typ.) |
每箱数量(pcs) |
60 |
每箱净重(Kgs) |
4.02 |
每箱毛重(Kgs) |
6.53±0.33 |
外箱尺寸 |
530×355×255 mm (L×W×H) |
*补充说明:以上ZJ050NA-08C 资料仅供参考,如个别参数不准确,可以联系我们客服提供ZJ050NA-08C 产品的规格资料,产品均以厂家PDF规格为准。 |
