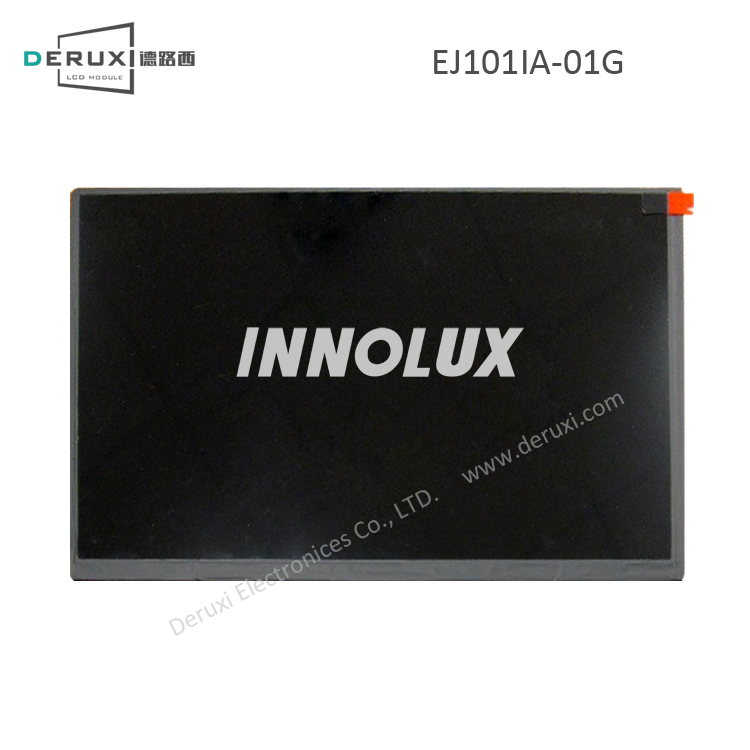

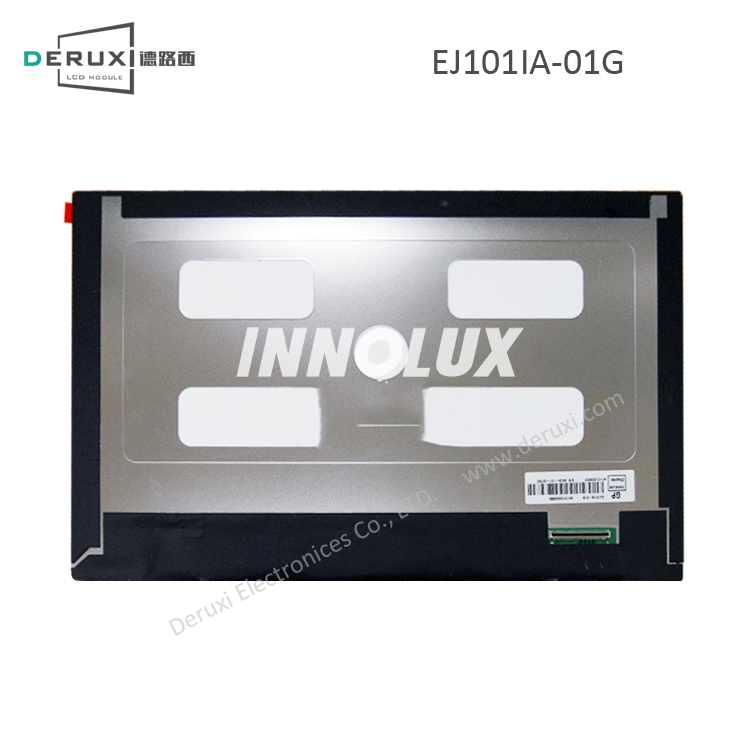

| 群创奇美 InnoLux EJ101IA-01G 参数详情 |
| 1、群创奇美液晶模组EJ101IA-01G光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
IPS，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
16.7M (6-bit + Hi-FRC) |
| 工作温度 |
-10 ~ 60 °C |
储存温度 |
-20 ~ 70 °C |
| 显示区域 |
216.96(H) × 135.6(V) mm |
外观尺寸 |
229.46(H) × 149.1(V) mm |
| 像素间距 |
0.1695×0.1695 (H×V) [149PPI] |
外观厚度 |
2.5/4.66 (Typ./Max.) |
| 宽高比 |
16:10 (H:V) |
风景肖像 |
风景模式 |
| 2、群创奇美液晶模组EJ101IA-01G信号详情 |
| 电流输入（IDD） |
45/95/705/705mA (Typ.)(IDD/AIDD/IGH/IGL) |
电压输入（VCC） |
2.5/8.2/22/-7V (Typ.)(VDD/AVDD/VGH/VGL) |
| 功耗 |
- |
信号类型 |
LVDS (1 ch, 8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
40 |
| 连接器品牌及型号 |
昆旺 F62240-H1210B |
| 3、群创奇美液晶模组EJ101IA-01G背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
3S10P |
| 电流出入（IBL） |
200±20mA |
电压出入（VBL） |
8.1/8.6/9.0V (Min./Typ./Max.) |
| 功耗 |
1.76W (Typ.) |
背光寿命 |
15K (Min.) 小时 |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
- |
| 4、群创奇美液晶模组EJ101IA-01G包装详情 |
| 模组净重(g) |
183g (Typ.) |
每箱数量(pcs) |
34 |
| 每箱净重(Kgs) |
6.22 |
每箱毛重(Kgs) |
10.32±0.52 |
| 外箱尺寸 |
530×367×260 mm (L×W×H) |
| *补充说明：以上EJ101IA-01G资料仅供参考，如个别参数不准确，可以联系我们客服提供EJ101IA-01G产品的规格资料，产品均以厂家PDF规格为准。 |
