液晶屏维修技术之-点缺陷修复

发布时间: 浏览量: 123

液晶显示屏的点缺陷本质上是像素写入或者保持功能失常,出现驱动电压无法控制的亮度。一个点对应一个子像素。点缺陷分为明点和暗点,亮点就是点灯时不应该点亮的点,暗点就是点灯时应该点亮却没有点亮的点。基本的点缺陷修复方法是把明点修复为暗点。但是明点转暗点的修复方法,是不同缺陷类型之间的转换,治标不治本。如果把明点和暗点都修复成有正常显示功能的点,可以从根本上降低点缺陷不良。下面我们就以TN显示模式为例,介绍这种治标又治本的修复方法。

  • G金属点残留缺陷修复方法。发生扫描线上的G层金属残留时,子像素一般显示为暗点,这样的点缺陷可以不做修复。如果发生连续子像素的G层金属残留,特别是形成连续的暗点时,需要进行激光切断处理。不仅可以解决连续点缺陷不良,还可以把点缺陷修复成正常的显示点。对于遮光线上G层金属残留时,表现为明点。这种类型的点缺陷修复操作就是在发生G层金属残留的两条G遮光线中间用激光束把残留的G层金属切断。

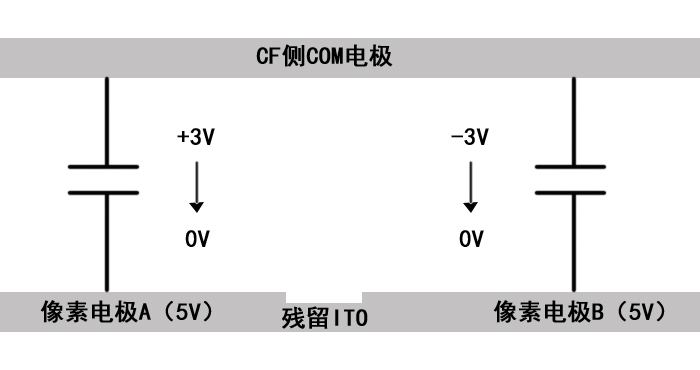

  • ITO残留修复方法。ITO残留会引起相连两个点或多个点出现亮点,也就是出现连续的明点。在TFT LCD液晶显示屏中,相连子像素的驱动电压正负相间,当相连像素的像素电极被残留ITO短接之后,本来正负相间的两个电压正负中和,与CF侧的COM电压形成一个近似0V的电位差,这样相连两个子像素的显示效果就呈现连续亮点。ITO残留引起明点的机理如图所示。

液晶屏点缺陷修复技术ITO残留修复法



RGB中,发生GB两个子像素间的ITO残留时,修复方法就是切断子像素B的晶体管,阻止数据线上的信号进入子像素B。这样,子像素G可以获得一个正常的外加电压,也就是把G修复成了正常的显示点。与此同时,子像素G上的这个像素电压通过残留的ITO传输到子像素B上,从而使子像素B的像素电压也能像旁边短接在一起的正常子像素G那样获得一个正常的像素电压。需要注意的是,修复后的子像素B并不是一个正常的点,只是修复后的显示效果没有明点那样刺眼。如下图所示。

TFT LCD液晶显示屏点缺陷修复技术



以上我们简单的介绍了LCD液晶显示模组的点缺陷修复技术,分别为G金属点残留缺陷修复方法,ITO残留修复方法。更多关于液晶显示模块的问题咨询与探讨,请咨询我们深圳德路西电子。
