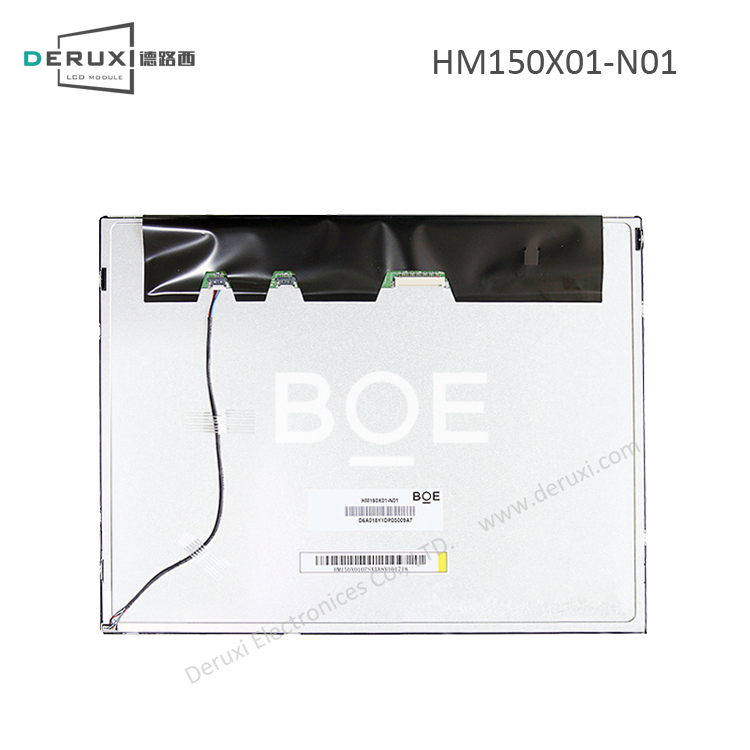

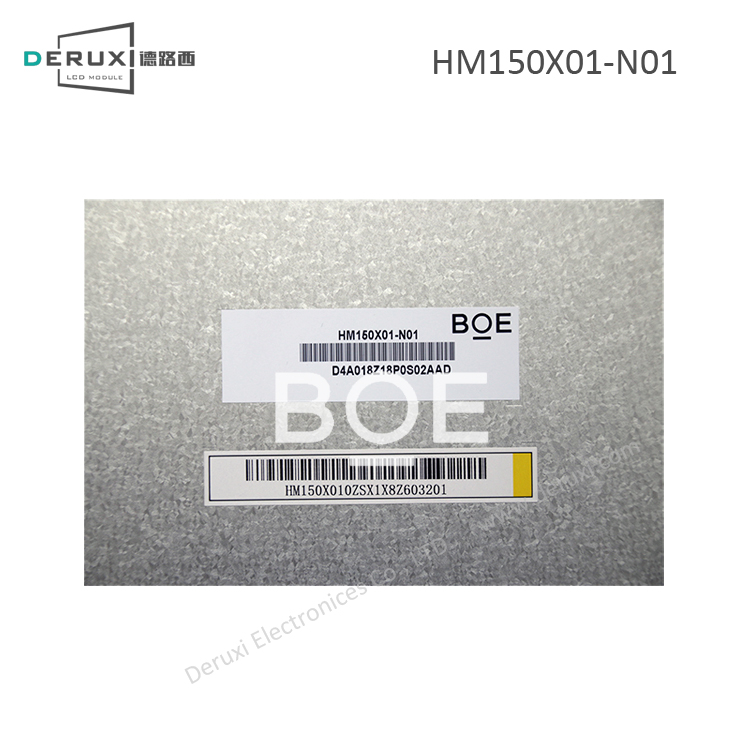

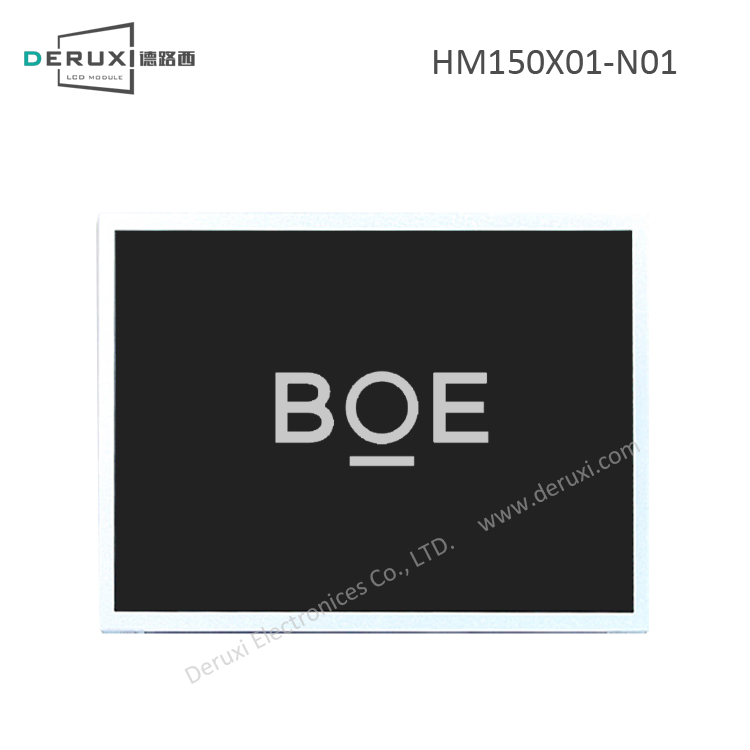

| 京东方 BOE HM150X01-N01 参数详情 |
| 1、京东方液晶模组HM150X01-N01光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
- |
颜色数量 |
262K/16.2M (6-bit / 6-bit + FRC) |
| 推荐视角 |
-20~70℃ |
储存温度 |
-20~70℃ |
| 显示区域 |
304.128(W)×228.096(H) mm |
外观尺寸 |
326.5(W)×253.5(H) mm |
| 像素间距 |
0.297×0.297 mm [85PPI] |
外观厚度 |
7.22/10 (Typ./Max.) mm |
| 宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
| 2、京东方液晶模组HM150X01-N01信号详情 |
| 电流输入（IDD） |
520/700mA (Typ./Max.) |
电压输入（VCC） |
3.3V (Typ.) |
| 功耗 |
1.72W (Typ.) |
信号类型 |
LVDS (1 ch, 8-bit) |
| 接口类型 |
端子 |
接口脚间距(mm) |
1.25 mm |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
20 |
| 连接器品牌及型号 |
广濑电机 DF14H-20P-1.25H |
| 3、京东方液晶模组HM150X01-N01背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
9S4P |
| 电流出入（IBL） |
500±34mA |
电压出入（VBL） |
10.8/12/12.6V (Min./Typ./Max.) |
| 功耗 |
6.0±0.4W |
背光寿命 |
50K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
1.25 mm |
| 接口数量 |
1 |
接口脚数(pin) |
5 |
| 连接器品牌及型号 |
- |
背光驱动 |
有 |
| 4、京东方液晶模组HM150X01-N01包装详情 |
| 模组净重(g) |
850g (Typ.) |
每箱数量(pcs) |
10 |
| 每箱净重(Kgs) |
8.5 |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
- |
| *补充说明：以上HM150X01-N01资料仅供参考，如个别参数不准确，可以联系我们客服提供HM150X01-N01产品的规格资料，产品均以厂家PDF规格为准。 |
