HSD104IXN1-A00

品牌
翰彩 HannStar
尺寸
10.4"
分辨率
1024(RGB)×768
亮度
600 cd/m² (Typ.)
视角
85/85/85/85 (Typ.)
接口
LVDS (1 ch, 6/8-bit)
对比度
900:1 (Typ.)
工作温度
-20 ~ 70 °C
是否量产
量产中

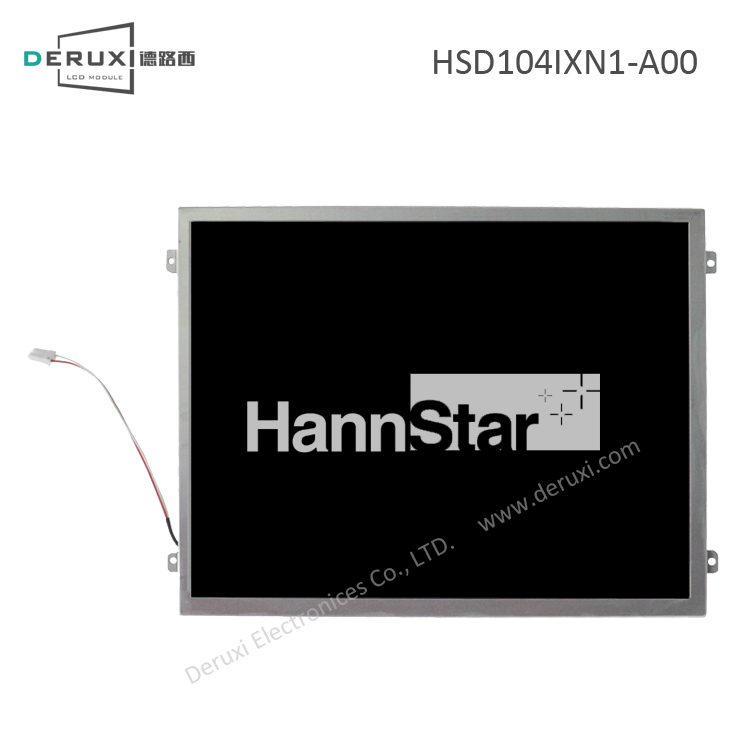

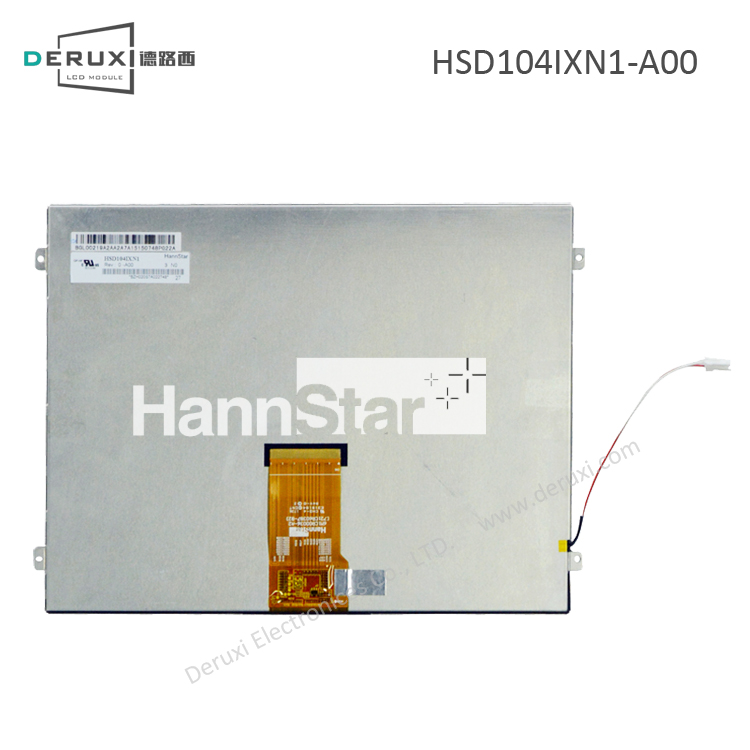

HSD104IXN1-A00
HSD104IXN1-A00瀚彩全视角高亮工业液晶屏 10.4寸瀚彩光电工业液晶屏HSD104IXN1-A00
翰彩 HannStar HSD104IXN1-A00 参数详情
1、翰彩液晶模组HSD104IXN1-A00光学和结构详情
屏幕类型 a-Si TFT-LCD , 液晶模组 光学模式 IPS Pro,常黑显示,透射式
推荐视角 全视角 颜色数量 16.7M (8-bit)
工作温度 -20 ~ 70 °C 储存温度 -30 ~ 80 °C
显示区域 211.2(H) × 158.4(V) mm 外观尺寸 236(H) × 174.3(V) mm
像素间距 0.20625×0.20625 (H×V) mm [123PPI] 外观厚度 5.72/7 (Typ./Max.) mm
宽高比 4:3 (H:V) 风景肖像 风景模式
2、翰彩液晶模组HSD104IXN1-A00信号详情
电流输入(IDD) - 电压输入(VCC) 3.3/12.1/23/10V (Typ.)(DVDD/AVDD/VGH/VGL)
功耗 2.0W (Max.) 信号类型 LVDS (1 ch, 6/8-bit)
接口类型 FPC 接口脚间距(mm) 0.5
接口数量(pcs) 1 接口脚数(pin) 60
连接器品牌及型号 -
3、翰彩液晶模组HSD104IXN1-A00背光详情
光源类型 WLED LED灯芯数量 4S8P
电流出入(IBL) 480mA (Typ.) 电压出入(VBL) 12.9/13.6V (Typ./Max.)
功耗 12.9/13.6V (Typ./Max.) 背光寿命 30K (Min.) 小时
接口类型 端子 脚间距 -
接口数量 1 接口脚数(pin) 2
连接器品牌及型号 - 背光驱动
4、翰彩液晶模组HSD104IXN1-A00包装详情
模组净重(g) 316g (Typ.) 每箱数量(pcs) 20
每箱净重(Kgs) - 每箱毛重(Kgs) -
外箱尺寸 452×346×175 mm (L×W×H)
*补充说明:以上HSD104IXN1-A00资料仅供参考,如个别参数不准确,可以联系我们客服提供HSD104IXN1-A00产品的规格资料,产品均以厂家PDF规格为准。
