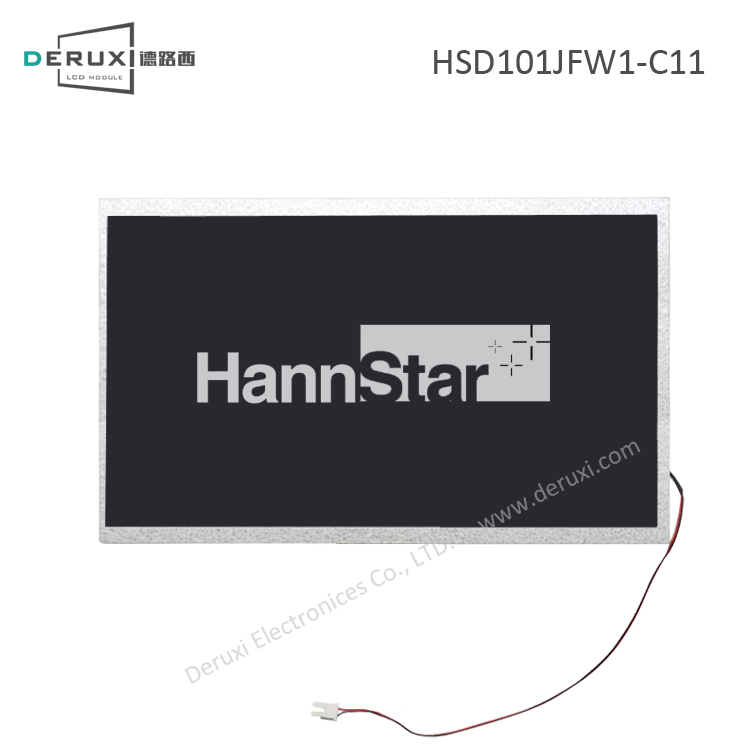

HSD101JFW1-C11

品牌
翰彩 HannStar
尺寸
10.1"
分辨率
1024(RGB)×600
亮度
500 cd/m² (Typ.)
视角
85/85/85/85 (Typ.)
接口
LVDS (1 ch, 8-bit)
对比度
800:1 (Typ.)
工作温度
-30 ~ 85 °C
是否量产
量产中
HSD101JFW1-C11
HSD101JFW1-C11瀚彩全视角宽温高亮工业液晶屏 10.1寸瀚彩光电工业液晶屏HSD101JFW1-C11
翰彩 HannStar HSD101JFW1-C11 参数详情
1、翰彩液晶模组HSD101JFW1-C11光学和结构详情
屏幕类型 a-Si TFT-LCD , 液晶模组 光学模式 IPS Pro,常黑显示,透射式
推荐视角 全视角 颜色数量 16.2M (6-bit + FRC)
工作温度 -30 ~ 85 °C 储存温度 -30 ~ 85 °C
显示区域 222.72(H) × 125.28(V) mm 外观尺寸 235(H) × 143(V) mm
像素间距 0.2175×0.2088  [117PPI] 外观厚度 4.5/6.3 (Typ./Max.) mm
宽高比 16:9 (HxV) 风景肖像 风景模式
2、翰彩液晶模组HSD101JFW1-C11信号详情
电流输入(IDD) 20.9/39/0.6/1.9mA (Typ.)(IDD/AIDD/IGH/IGL) 电压输入(VCC) 3.3/12.5/20/-10V (Typ.)(VDD/AVDD/VGH/VGL)
功耗 0.68W (Max.) 信号类型 LVDS (1 ch, 8-bit)
接口类型 FPC 接口脚间距(mm) 0.5
接口数量(pcs) 1 接口脚数(pin) 60
连接器品牌及型号 -
3、翰彩液晶模组HSD101JFW1-C11背光详情
光源类型 WLED LED灯芯数量 6S7P
电流出入(IBL) 161mA (Typ.) 电压出入(VBL) 19.2/20.4V (Typ./Max.)
功耗 3.28W (Max.) 背光寿命 -
接口类型 端子 脚间距 -
接口数量 1 接口脚数(pin) 2
连接器品牌及型号 - 背光驱动
4、翰彩液晶模组HSD101JFW1-C11包装详情
模组净重(g) 265/275g (Typ./Max.) 每箱数量(pcs) -
每箱净重(Kgs) - 每箱毛重(Kgs) -
外箱尺寸 -
*补充说明:以上HSD101JFW1-C11资料仅供参考,如个别参数不准确,可以联系我们客服提供HSD101JFW1-C11产品的规格资料,产品均以厂家PDF规格为准。
