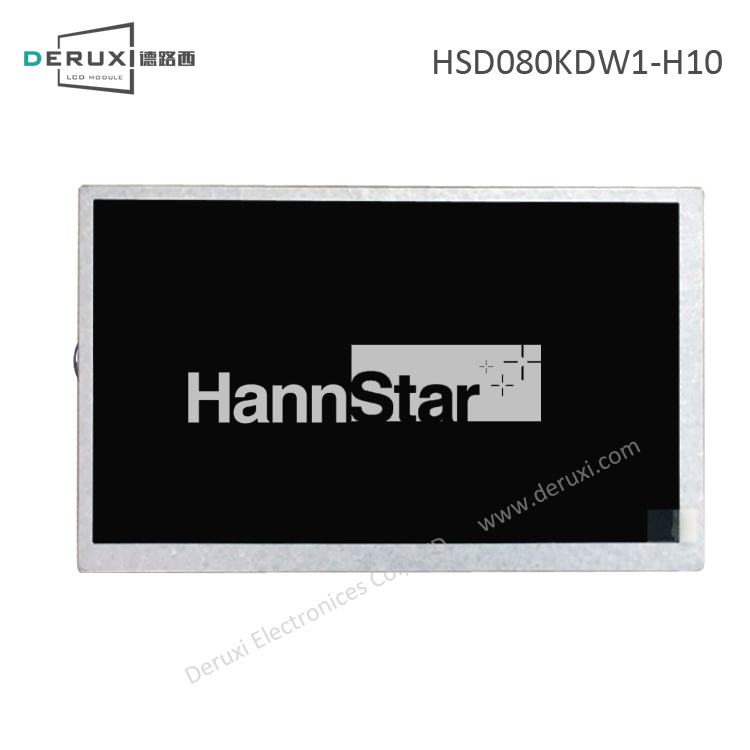

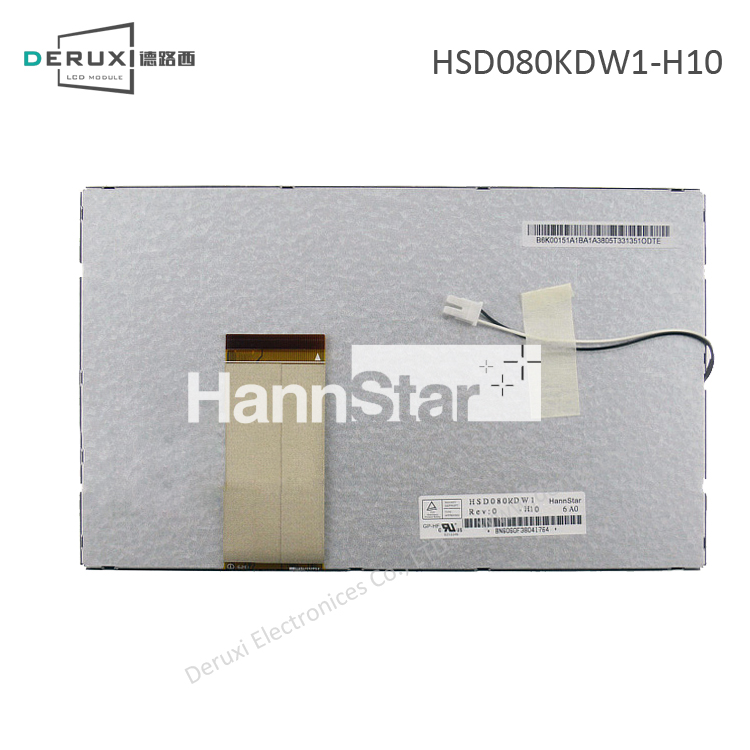

| 翰彩 HannStar HSD080KDW1-H10 参数详情 |
| 1、翰彩液晶模组HSD080KDW1-H10光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
TN，常白显示，透射式 |
| 推荐视角 |
6 o'clock |
颜色数量 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 工作温度 |
-30 ~ 85 °C |
储存温度 |
-30 ~ 85 °C |
| 显示区域 |
176.64(H) × 99.36(V) mm |
外观尺寸 |
192.8(W) × 116.9(H) mm |
| 像素间距 |
0.2070×0.2070 mm (H×V) [116PPI] |
外观厚度 |
6.4/6.92 (Typ./Max.) mm |
| 宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
| 2、翰彩液晶模组HSD080KDW1-H10信号详情 |
| 电流输入（IDD） |
13.5/13.8/0.11/0.41mA (Typ.)(ICC/AIDD/IGH/IGL) |
电压输入（VCC） |
3.3/10/15/-9V (Typ.)(VCC/AVDD/VGH/VGL) |
| 功耗 |
0.187/0.245W (Typ./Max.) |
信号类型 |
Parallel RGB (1 ch, 6/8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
60 |
| 连接器品牌及型号 |
- |
| 3、翰彩液晶模组HSD080KDW1-H10背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
3S11P |
| 电流出入（IBL） |
220mA (Typ.) |
电压出入（VBL） |
10.5/12V (Typ./Max.) |
| 功耗 |
2.31/2.64W (Typ./Max.) |
背光寿命 |
30K (Min.) 小时 |
| 接口类型 |
端子 |
脚间距 |
3.5 mm |
| 接口数量 |
1 |
接口脚数(pin) |
2 |
| 连接器品牌及型号 |
日压端子 BHSR-02VS-1 |
背光驱动 |
无 |
| 4、翰彩液晶模组HSD080KDW1-H10包装详情 |
| 模组净重(g) |
215g (Typ.) |
每箱数量(pcs) |
- |
| 每箱净重(Kgs) |
- |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
456×350×187 mm (L×W×H) |
| *补充说明：以上HSD080KDW1-H10资料仅供参考，如个别参数不准确，可以联系我们客服提供HSD080KDW1-H10产品的规格资料，产品均以厂家PDF规格为准。 |
