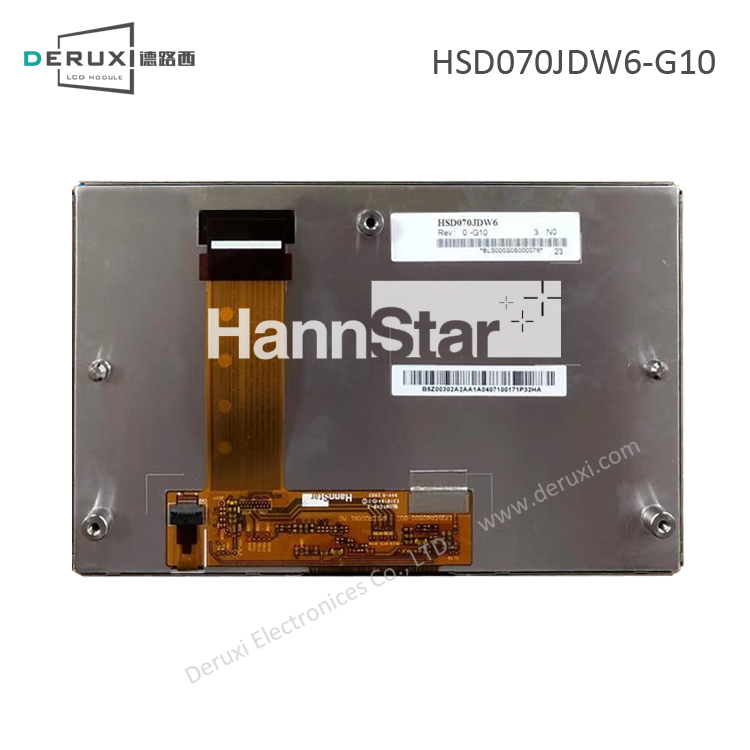

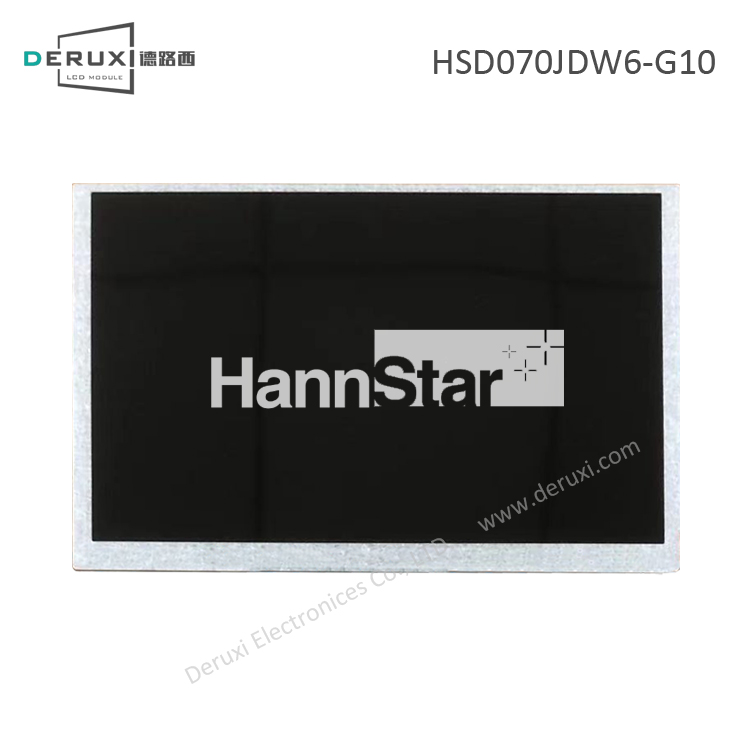

| 翰彩 HannStar HSD070JDW6-G10 参数详情 |
| 1、翰彩液晶模组HSD070JDW6-G10光学和结构详情 |
| 屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
光学模式 |
IPS Pro，常黑显示，透射式 |
| 推荐视角 |
全视角 |
颜色数量 |
16.7M (8-bit) |
| 工作温度 |
-40 ~ 85 °C |
储存温度 |
-40 ~ 95 °C |
| 显示区域 |
152.4(H) × 91.44(V) |
外观尺寸 |
165(H) × 104.07(V) |
| 像素间距 |
0.1905×0.1905 (H×V) [133PPI] |
外观厚度 |
6.8/14 (Typ./Max.) |
| 宽高比 |
15:9 (H:V) |
风景肖像 |
风景模式 |
| 2、翰彩液晶模组HSD070JDW6-G10信号详情 |
| 电流输入（IDD） |
15/20/0.25/0.5mA (Typ.)(ICC/AIDD/IGH/IGL) |
电压输入（VCC） |
3.3/12.5/19/-10V (Typ.)(VCC/AVDD/VGH/VGL) |
| 功耗 |
1.0W (Max.) |
信号类型 |
LVDS (1 ch, 8-bit) |
| 接口类型 |
FPC |
接口脚间距(mm) |
0.5 |
| 接口数量(pcs) |
1 |
接口脚数(pin) |
40 |
| 连接器品牌及型号 |
- |
| 3、翰彩液晶模组HSD070JDW6-G10背光详情 |
| 光源类型 |
WLED |
LED灯芯数量 |
7S3P |
| 电流出入（IBL） |
270mA (Typ.) |
电压出入（VBL） |
23.1V (Max.) |
| 功耗 |
6.24W (Typ.) |
背光寿命 |
20K (Min.) 小时 |
| 接口类型 |
包含在屏信号接口中 |
脚间距 |
- |
| 接口数量 |
- |
接口脚数(pin) |
- |
| 连接器品牌及型号 |
- |
背光驱动 |
无 |
| 4、翰彩液晶模组HSD070JDW6-G10包装详情 |
| 模组净重(g) |
- |
每箱数量(pcs) |
80 |
| 每箱净重(Kgs) |
- |
每箱毛重(Kgs) |
- |
| 外箱尺寸 |
- |
| *补充说明：以上HSD070JDW6-G10资料仅供参考，如个别参数不准确，可以联系我们客服提供HSD070JDW6-G10产品的规格资料，产品均以厂家PDF规格为准。 |
