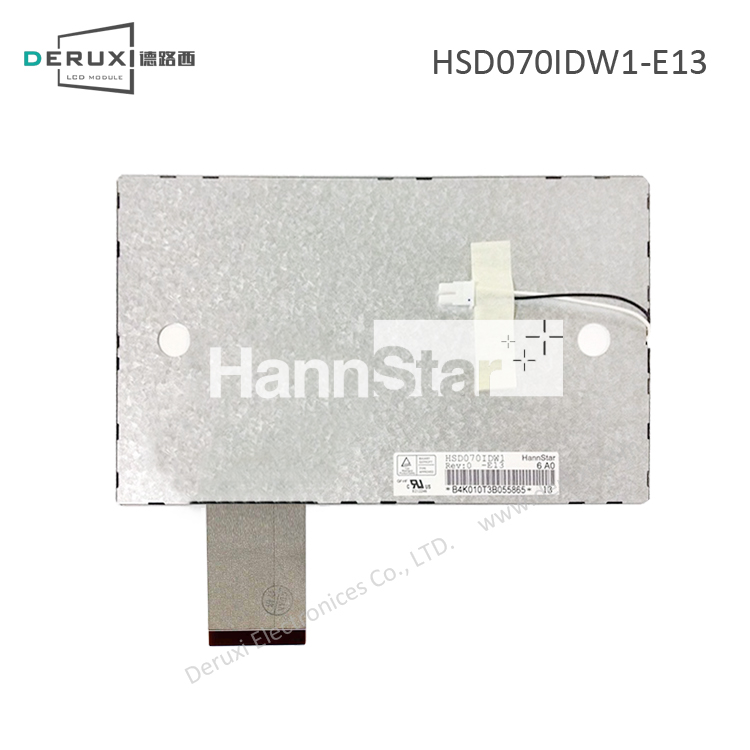

HSD070IDW1-E13

品牌
翰彩 HannStar
尺寸
7.0"
分辨率
800(RGB)×480
亮度
450 cd/m² (Typ.)
视角
75/75/60/70 (Typ.)
接口
Parallel RGB (1 ch, 6/8-bit)
对比度
500:1 (Typ.)
工作温度
-20 ~ 70 °C
是否量产
量产中
HSD070IDW1-E13
HSD070IDW1-E13瀚彩工业友液晶屏 7寸瀚彩光电工业液晶屏HSD070IDW1-E13
翰彩 HannStar HSD070IDW1-E13 参数详情
1、翰彩液晶模组HSD070IDW1-E13光学和结构详情
屏幕类型 a-Si TFT-LCD , 液晶模组 光学模式 TN,常白显示,透射式
推荐视角 6 o'clock 颜色数量 262K/16.2M (6-bit / 6-bit + FRC)
工作温度 -20~70℃ 储存温度 -30~80℃
显示区域 153.6(W)×86.64(H) mm 外观尺寸 164.9(W)×100(H) mm
像素间距 0.192×0.1805 mm  [134PPI] 外观厚度 5.7 (Typ.) mm
宽高比 16:9 (H:V) 风景肖像 风景模式
2、翰彩液晶模组HSD070IDW1-E13信号详情
电流输入(IDD) 5.4/24.1/0.13/0.34mA (Typ.)(ICC/IAVDD/IGH/IGL) 电压输入(VCC) 3.3/10/15/-7V (Typ.)(VCC/AVDD/VGH/VGL)
功耗 - 信号类型 Parallel RGB (1 ch, 6/8-bit)
接口类型 FPC 接口脚间距(mm) 0.5
接口数量(pcs) 1 接口脚数(pin) 60
连接器品牌及型号 -
3、翰彩液晶模组HSD070IDW1-E13背光详情
光源类型 WLED LED灯芯数量 3S9P
电流出入(IBL) 180mA (Typ.) 电压出入(VBL) 10.5V (Typ.)
功耗 1.47w(Typ.) 背光寿命 20K (Min.) 小时
接口类型 端子 脚间距 3.5 mm
接口数量 1 接口脚数(pin) 2
连接器品牌及型号 日压端子 BHSR-02VS-1 背光驱动
4、翰彩液晶模组HSD070IDW1-E13包装详情
模组净重(g) 170g (Typ.) 每箱数量(pcs) 80
每箱净重(Kgs) 13.6 每箱毛重(Kgs) -
外箱尺寸 451×375×284 mm
*补充说明:以上HSD070IDW1-E13资料仅供参考,如个别参数不准确,可以联系我们客服提供HSD070IDW1-E13产品的规格资料,产品均以厂家PDF规格为准。
